Störungsbild

• Am Geräte-Display wird „Error, key: 2522, leveling sensor data transmission anomaly.“ angezeigt.
• Drucker arbeitet nicht mehr.

mögliche Ursachen

• Steckkontakte zwischen Sensoren und Platine oder Platine und Mainbord haben keinen richtigen Kontakt.
• Stecker am Z-Motor hat einen Kontakt
• [Q: Creality-Wiki]

Caveat

• Gewalt ist keine Lösung! Heftig an Kabeln und Teilen zerren beschädigt Teile!

Vorgehen

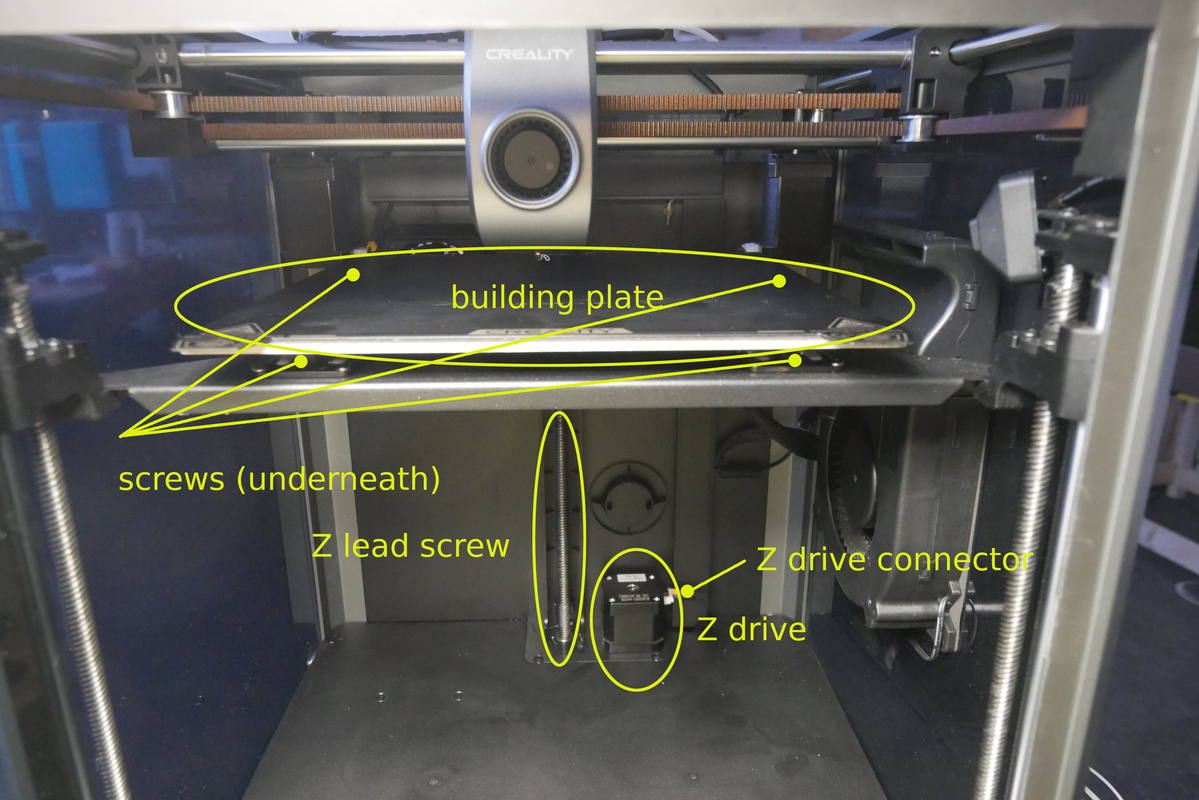

• Stecker des Z-Motors - hinten unten in der Mitte - abziehen und wieder aufstecken.
• Test:
  • am Display das Zahnrad für Einstellungen wählen,
  • Self-check
  • [x] Input Shaping
  • [x] Auto Leveling
  • [start detecting]
• Wenn das nicht geholfen hat:

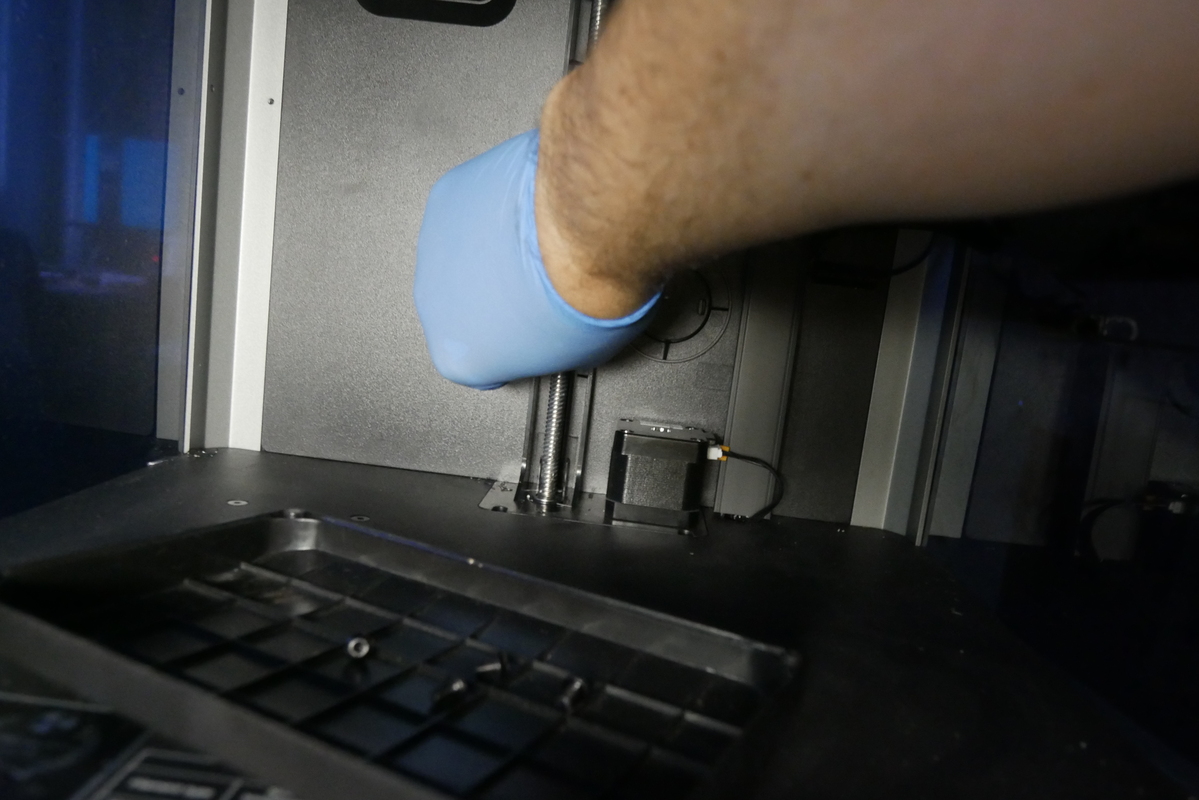

• Z-Spindel von Hand nach oben schrauben - das dauert einen Moment. Die Spindel ist gefettet, ein Einweghandschuh hilft.

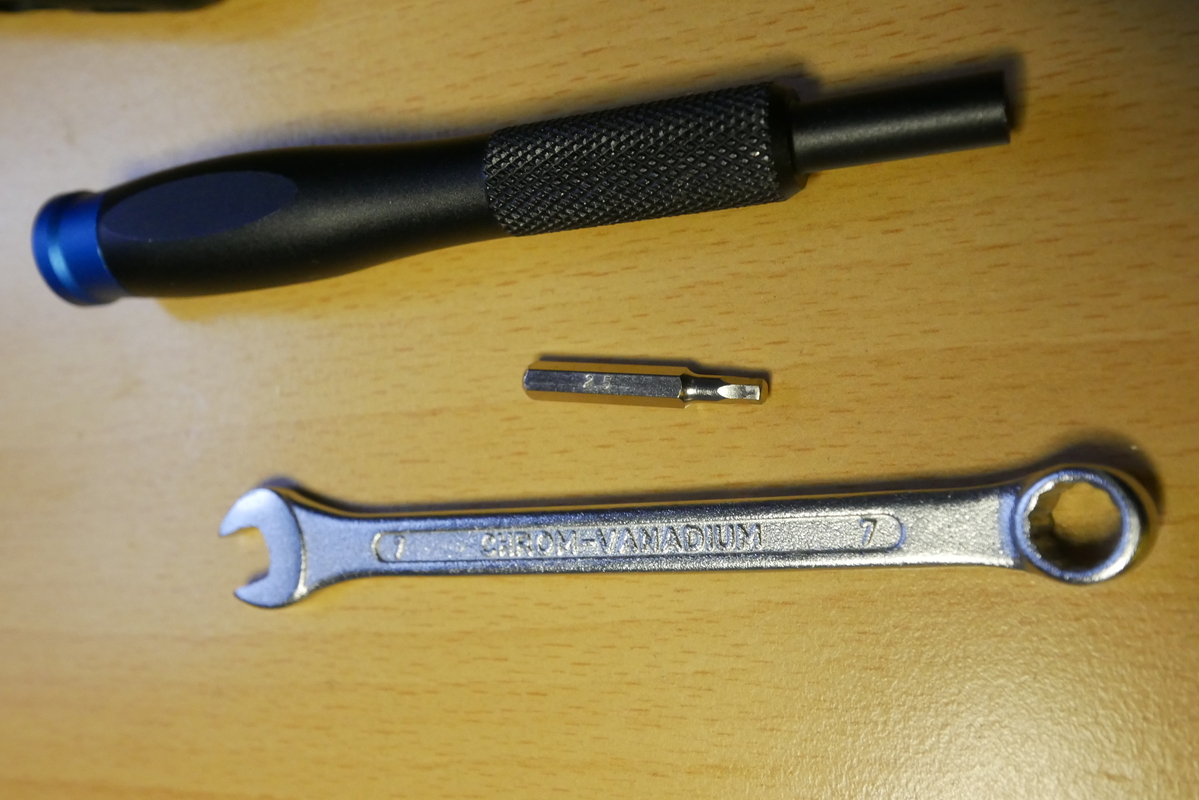

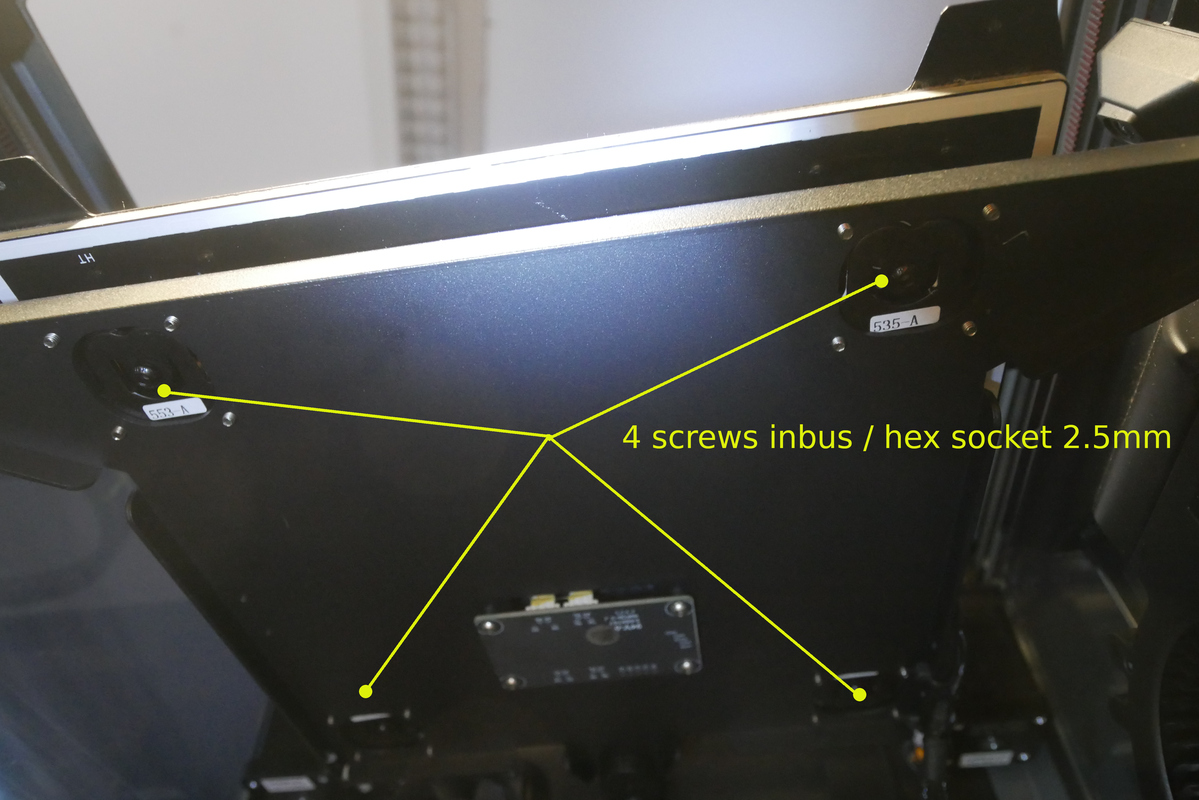

• Schrauben der Build Plate lösen: 4 Stück, Inbus 2.5, von unten. Die BP ist auf Sechskant-Stehbolzen montiert, Schlüsselweite 7.

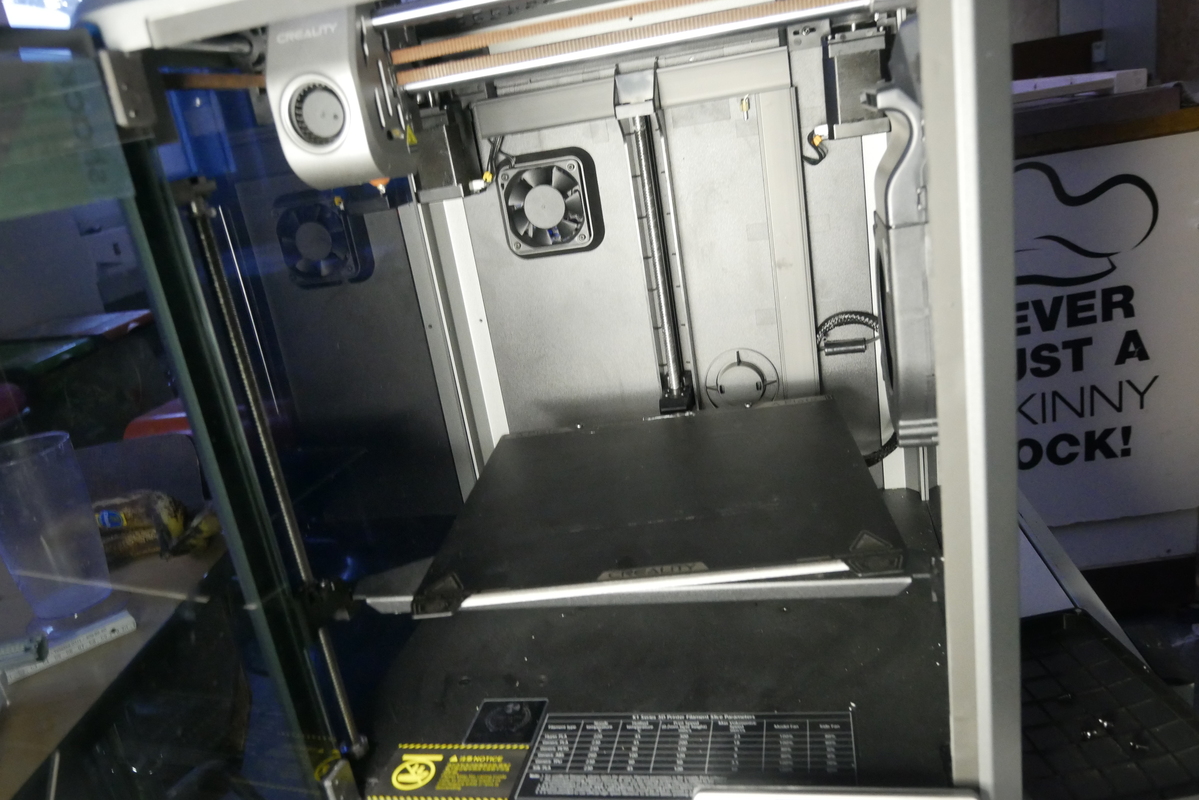

• Z-Spindel von Hand nach unten schrauben - auch das dauert einen Moment.
• Build Plate hochkant nach rechts kippen.

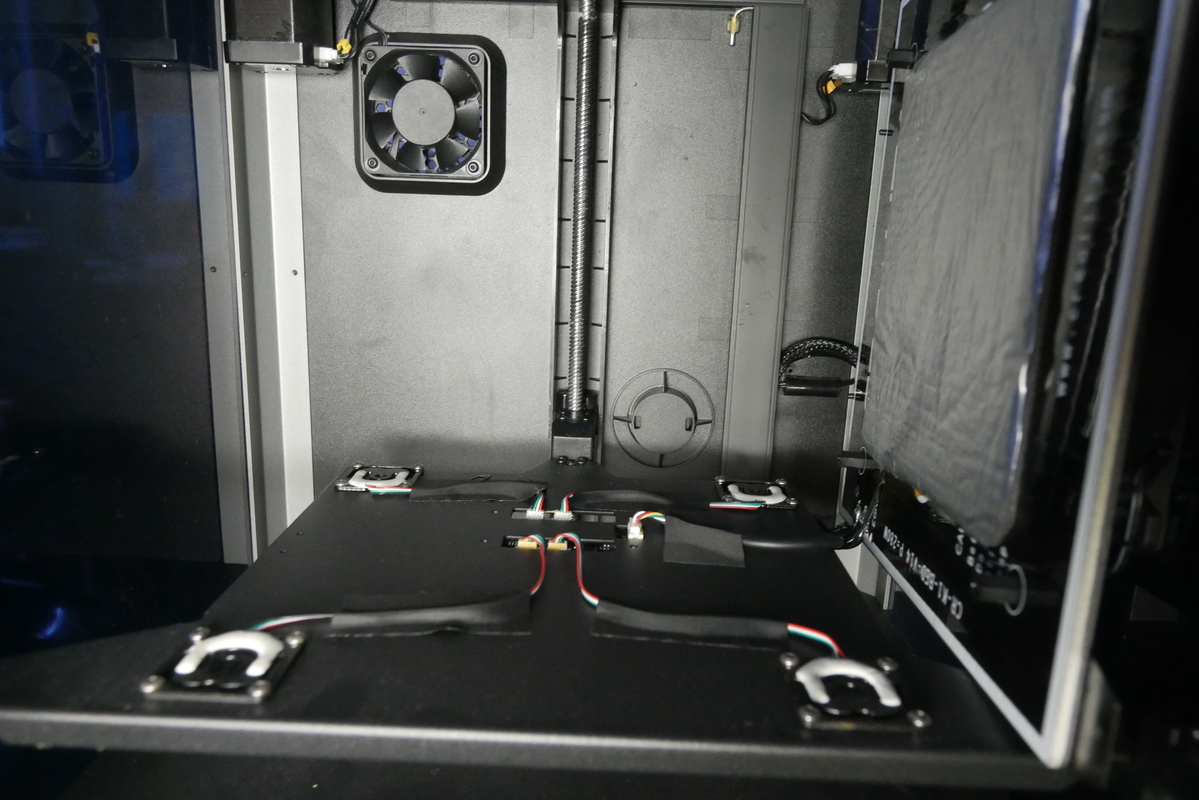

• Jetzt sind die vier Sensoren und ihre Steckverbindungen zugänglich.

• Mit einem Cuttermesser oder Skalpell vorsichtig den Steckersicherungsklebstoff auftrennen. (Das ist nur beim ersten Mal notwendig).

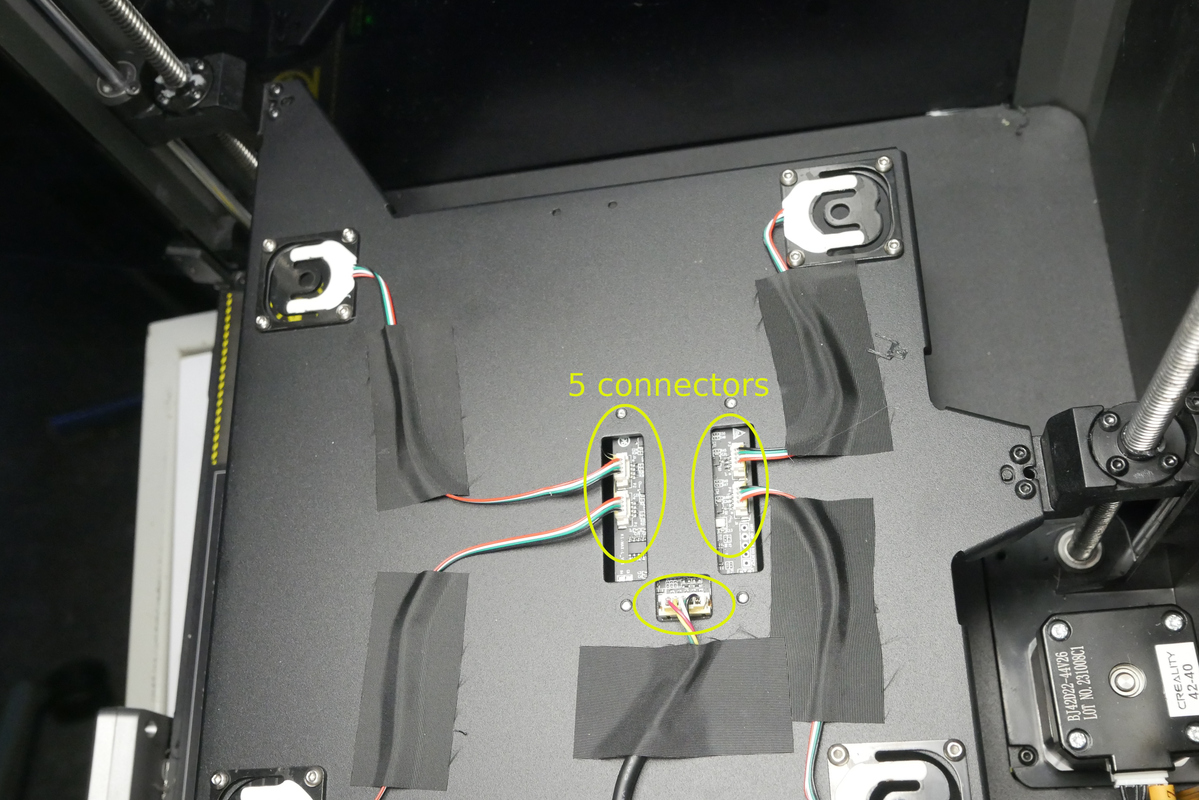

• Reihum die fünf Steckontakte abziehen und wieder aufstecken.
• Z-Spindel von Hand wieder nach oben schrauben.
• Build Plate wieder anschrauben.
• Test:
  • am Display das Zahnrad für Einstellungen wählen,
  • Self-check
  • [x] Input Shaping
  • [x] Auto Leveling
  • [start detecting]
• Caveat: beim Zusamenschrauben die Schrauben mit Gefühl festdrehen, damit die Teile nicht verformt und beschädigt werden.
