Küchenschrank | KS03
Vorhaben
- Einbau eines Küchenschranks in Raum 03 für die Nutzung als Küche / Bar.

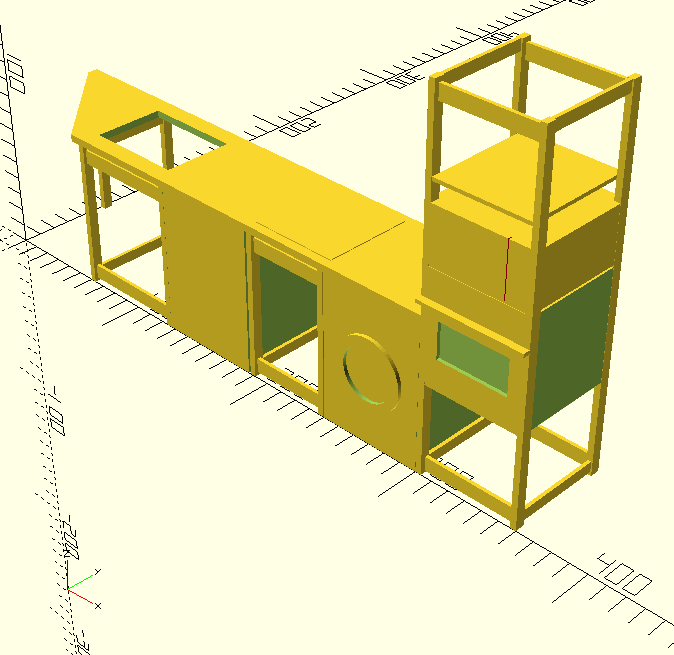

Skizze
+----------------------+----------+----------+----------+----------+ -
| | | | | | | |
| | | | | | | |
| | | | | | | | 57cm
| | | | | | | |
| | | +----------+ | | |
| | | |##########| | | |
+----------------------+----------+##########+----------+----------+ -
|UUUUuuuuuu| |
|UUUUuuuuuu| |
+----------+ |
|\___/\___/| | 55cm
## |\___/\___/| |
# # +----------+ |
# | ######## | |
# | ######## | |
\#/ | | |
+-----------------------------------########------------+----------+ -
+----------+-----------+----------+----------+----------+----------+ - 4cm
| | | | ######## | ooo |U7U7U7U7U7| |
| | | SpM | ######## | ooooo |U7U7U7U7U7| | 73cm
| | | | ######## | ooooo |\___/\___/| |
| | | | ######## | ooo |\___/\___/| |
| | | | | |\___/\___/| |
+----------------------+----------+----------+----------+----------+ -
| | | 10cm
+----------------------+----------+----------+----------+----------+ -
Stand 2025-02-28:
ToDos:
- die Spüle ist breiter als 60cm.
- der Backofen muss tiefer als die Arbeitsplatte
- ⇒ Arbeitsplatte wird 60cm kürzer
- über/unter dem Backofen könnte die Mikrowelle Platz finden [über, done 2024-06-13]
- die Ständer für die Platte sollten von 60cm auf 55.5cm reduziert werden (für Leitungen)
- die Waschmaschine unterm Kochfeld wird beim Kochen zukleckern und ist doof zu reinigen
Raumgeometrie
|<---------------------3600 mm-------------------------------------------->|
|<---------------------2990 mm------------------------------>|<-300>|<-301>|
-------+------------------------------------------------------------+ +----------
. /+------+\
. / \
. 68 Säule 71
.
WaB .
.
.<---600--->|<----600--->|<----600--->|<----600--->|<---600--->|<---600--->|
. Spülbecken SpM Herd/BO WaM Schrank
.
-------+
|
|
|
|
Unterkonstruktion Wand (Stand 2024-07-16) [done]
+-------------------------------------------------------+ - - 34mm ++--------++----------++---------++---------++---------++ - || || || || || || || || || || || || || || || || || || || || || || || || || || || || || || 1922 mm || || || || || || || || || || || || || || || || || || || || || || || || || || || || || || || 549mm || 566mm || 566mm || 566mm || 549mm || ++--------++----------++---------++---------++---------++ - +-------------------------------------------------------+ - 34mm |------------------------------- 3000 mm ---------------| || || || || || || \------------------------ 6 x 34mm ---------------------/ - Rahmenholz 54x34mm - [done: 2024-08-29]
ToDos
- Türe des Wandschranks ausbauen und sicherstellen (done 2023-01-24)
- Abmessungen des Türblatts: 2032 x 820 x 19 mm
- Abwasserleitung festlegen
- wir brauchen das Ok von Vermietung und Haustechnik für ein Loch von ca. 15cm im Boden
- wir brauchen das Ok von Vermietung und Haustechnik für das Anbringen der Anschlüsse
- Also braucht es erst mal eine Skizze und Beschreibung, was wir da genau machen wollen.
- wir brauchen das Loch im Boden für Abwasser, Wasser, Strom
- wir brauchen die Anschlüsse für Abwasser, Wasser, Strom aus dem Keller in der Küche
- das Waschbecken soll so groß sein, dass man ein Backblech komplett hineinlegen kann
- die Küchen-Zeile soll möglichst bis unter die Decke gebaut werden
- die Küchen-Zeile soll frei tragend aufgebaut werden. Da die Leichtbauwand wahrscheinlich keine übervollen und übergroßen Oberschränke trägt, müssen die Lasten in den Boden eingeleitet werden. Also Oberschränke aufständern. Das gibt's so nicht bei Ikea, da müssen wir uns was ausdenken.
Wandverkleidung / Montageplatte
- Skizze
Unterkonstruktion Wand - vor die Wand wird eine OSB- oder Siebdruckplatte montiert
- da die Säule knapp 70mm vorspringt, kommen zwischen Wand und Platte Hölzer als Abstandshalter:
Option A: Dachlatten (48x24mm) doppelt, davor Platte 21mm - dann schließt die Platte mit der Säulenfront bündig ab</<del> * <del>Option B: Rahmenholz 54x54mm (Bedarf 4 Stück), davor Platte OSB 18 mm (Bedarf 5 Stück).- Option C: Rahmenholz 54x34mm, davor Platte OSB 18 mm Bedarf 5 Stück, montiert.
- dieser Vorbau übernimmt folgende Funktionen:
- für die Wasserinstallation dient der Vorbau als Montageplatte
- zwischen Arbeitsplatte und Unterkante der Oberschränke (gewöhnlich gefliest) kommt was Wasserfestes auf die Platte
- Option: Hohlkammerplatte - flächig, innenbeleuchtbar (Bedarf 3 Stück)
- Die Schwelle - der unten liegende Balken - benötigt zum Ausgleich des Bodengefälles zur Raummitte hin eine Keilleiste mit 2.5° von vorn zur Wand hin und 0-4mm vom Becken zur Säule. [geschnitten und aufgeleimt 2024-07-29]
- Die Hölzer dienen als rückwärtige Montagebasis der Oberschränke.
- 2023-11-26
- Anwesend: stefan, Raute, chris
- Planung & Materialauswahl
- Preis: 179 EUR
- 2024-07-27
- Anwesend: chris
- Keilleiste für die Rahmenschwelle geschnitten
- 2024-07-29
- Anwesend: Martin, chris
- Keilleiste auf die Rahmenschwelle geleimt.
- Positionen für die Ständer angezeichnet.
- 2024-08-29
- Anwesend: Stefan, chris
- Rahmenhölzer zugeschnitten
- Rahmenkonstruktion aufgebaut und in der Wand verankert.
- 2024-09-06
- Anwesend: Raute, Stefan, chris
- OSB-Platten für die Beplankung des Rahmens eingekauft.
- 2024-10-04
- Anwesend: chris
- OSB-Platten für die Beplankung des Rahmens montiert.
Abwasserleitung
- Unterschrank
- Abwasseranschluß Abstand zum Schrankboden: 320mm
- Abstand Oberkante Schrankboden zum Fußboden: 160mm
- Abwasseranschluß seitlicher Abstand zur Schrankwand: 336mm
- Abstand Rückwand zur Vorderkante: 533mm
- Abstand Seitenwand innen zur Raumwand: 100mm
- Abstand Vorderkante zur Vorderseite des Türrahmens: 70mm
- Abwasserrohr
- Innendurchmesser: 50mm
- bei dem Anschluß handelt es sich um einen Syphonwinkel, der sich nicht zum direkten Anschluß weiterer Rohre eignet.
- Um den tauschen zu können, muß der Unterschank ausgebaut werden.
- Dazu muß das Waschbecken ausgebaut werden.
- Vor dem Ausbau des Unterschranks muss auch noch die Steckdose im Schank abgeklemmt werden.
- Länge: max. 360cm+33cm+53cm+10cm+7cm = 463cm, eher kürzer
- Gefälle: 1%
- 463cm ⇒ Δh = 4.6cm
- 2023-09-13
- anwesend: stefan, chris
- Abwasserabzweig unterm Waschbecken eingebaut
- Frischwasserabzeig unterm Waschbecken eingebaut
- Waschmaschine aufgebaut, Testlauf, ok
der Syphon muß ein paar Zentimeter höher eingeleitet werden, da kämpft Wasser gegen die Steigung und tropft ein wenig. Eimer steht drunter.
- 2023-09-16
- anwesend: stefan, chris
- rechte Türe vom Waschbeckenunterschrank abgebaut und gelabelt
- Syphon erhöht
- HT-Rohre unterm Waschbecken so eingebaut, dass die Leitung Richtung Küchenzeile angefahren werden kann
- HT-Rohre so zusammengebaut, wie es für den Anschluß von Spüle und Maschinen in Frage kommt
- 2024-06-09 .. 2024-06-13
- anwesend: raute, maxim, christoph, chris

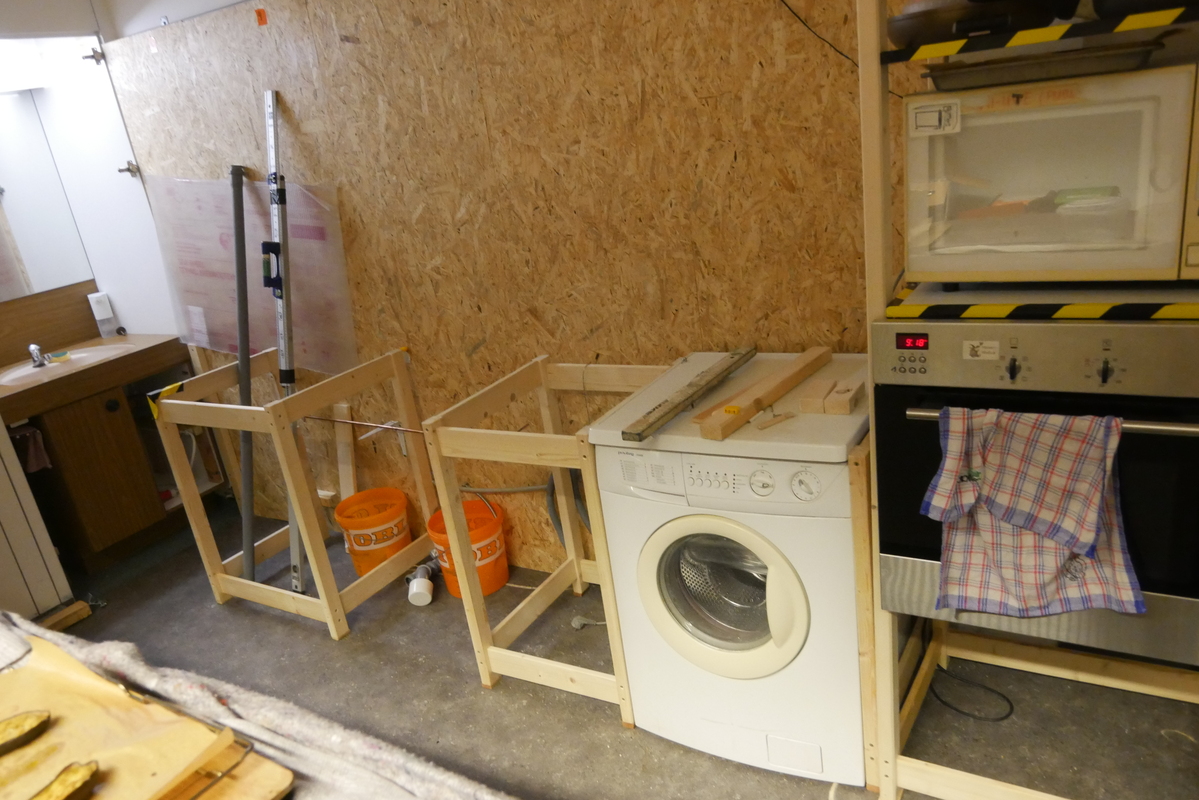

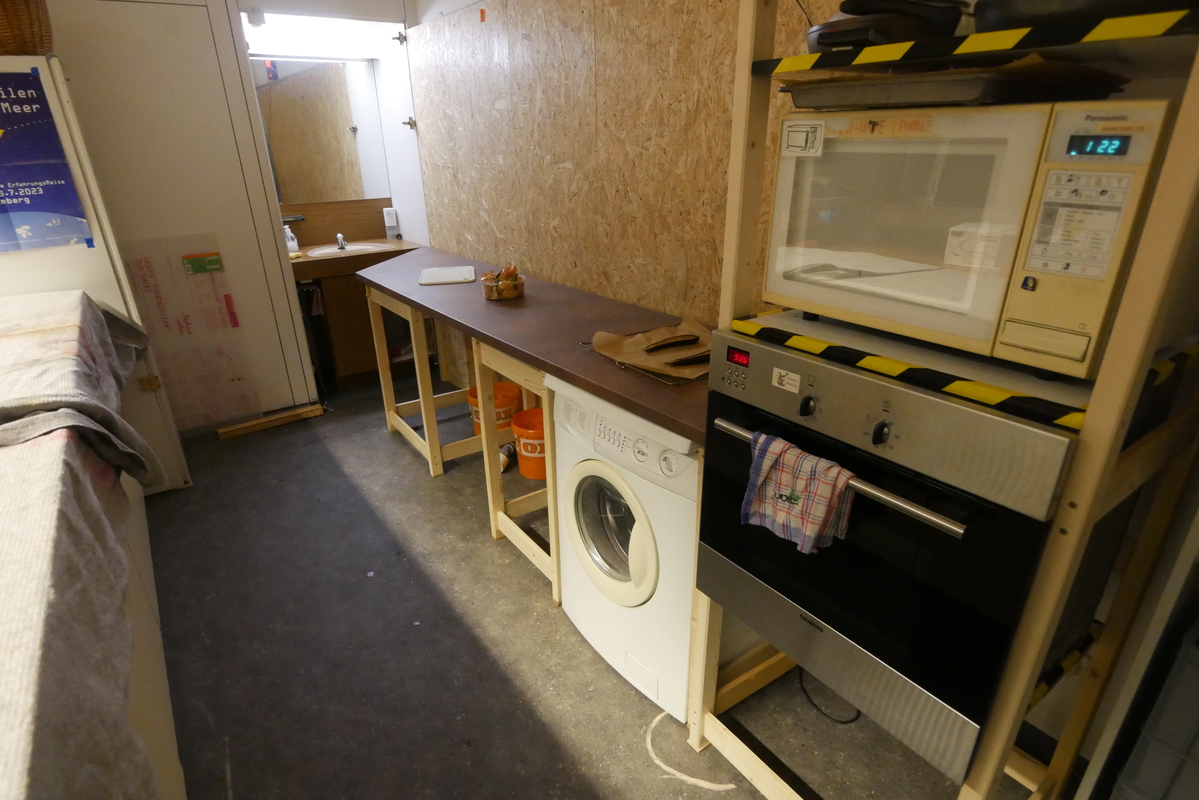

- Hochschrank für Backofen und µWelle gebaut & Geräte eingestellt
- Küchenarbeitsplatte wird am Dienstag im Bauhaus geholt, Christoph bringt Stadmobiltransporter. Treffpunkt: U300 17:45
Frischwasser
- Werkstoffe [Q: https://www.wasserportal.info/ für Stuttgart Wangen]
"Geeignete Materialien für die Trinkwasserinstallation: Korrosionschemische Beurteilung des Trinkwassers der Landeswasserversorgung: Gemäß DIN EN 12502 Teil 1-5 und DIN 50930 Teil 6 gibt es eine sehr geringe Korrosionswahrscheinlichkeit gegenüber Kupfer und Kupferlegierungen, nichtrostenden Stählen, Gusseisen, unlegierten und niedriglegierten Stählen aufweist. Zusätzlich begünstigt das Trinkwasser die Bildung von Schutzschichten. Die Verwendung von Schmelztauchverzinkte Eisenwerkstoffen wird nicht empfohlen."
- im Unterschrank gibt es ein Eckventil für das Waschbecken
- hier ist derzeit der Wasserhahn des Waschbeckens angeschlossen
- es geht ein CU-Rohr mit 10mm Außendurchmesser und 7.5mm Innendurchmesser ab Rohmaterial EUR 29.50
- die Verschraubung hat SW 19mm
- das Innengewinde hat 15mm Durchmesser
Electrickery
- es scheint, dass wir am besten vom Verteiler im Foyer an der Kellerdecke entlang von unten anfahren

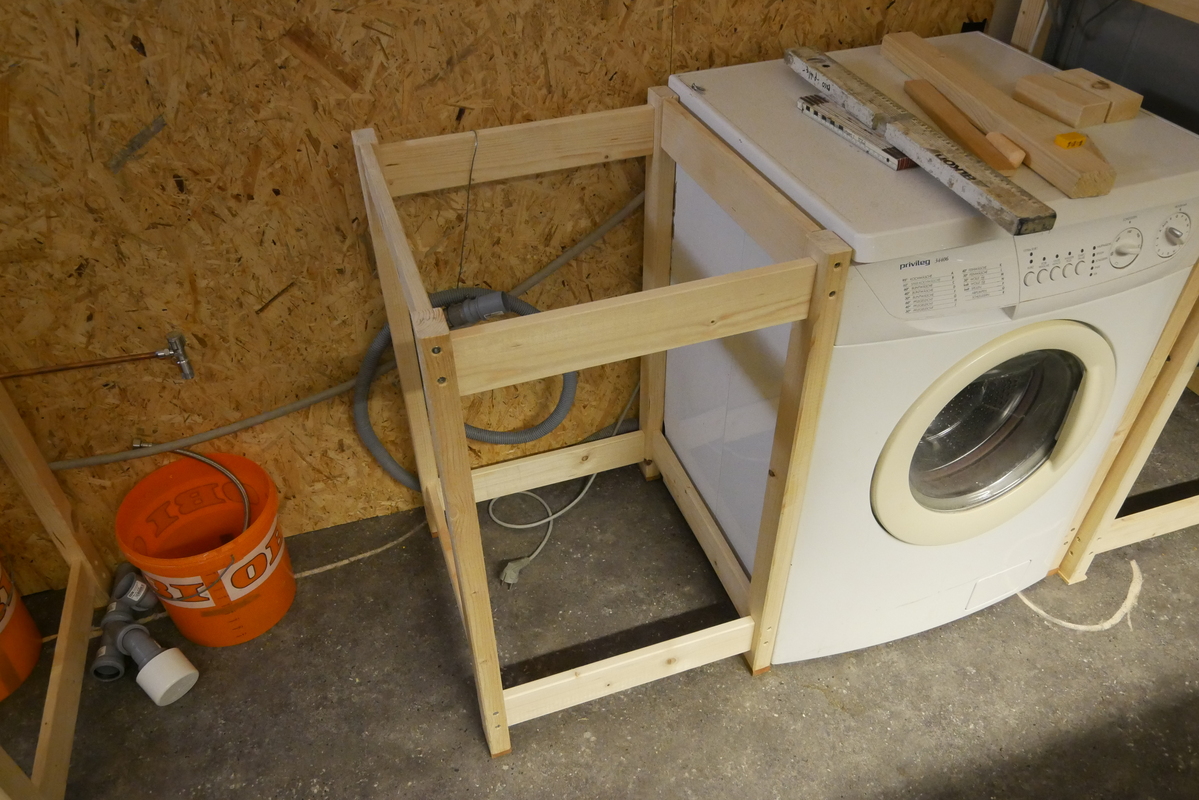

Unterschränke & Geräte

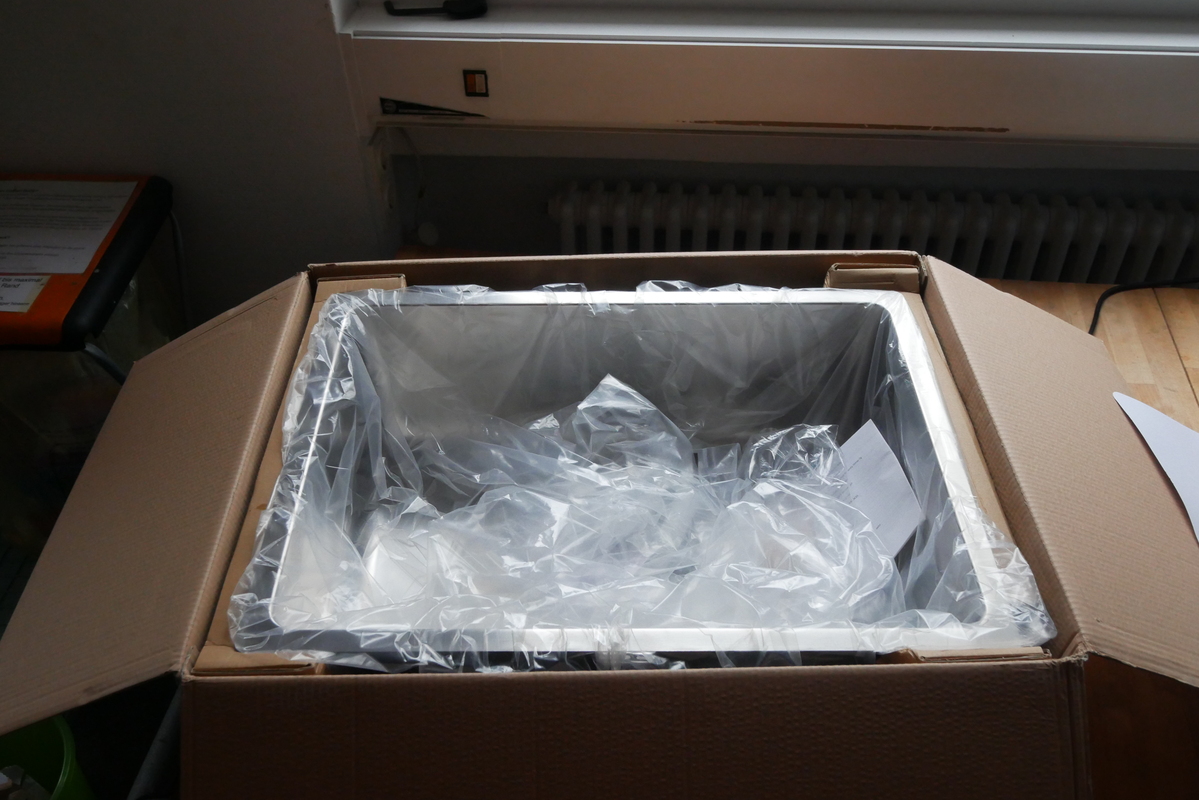

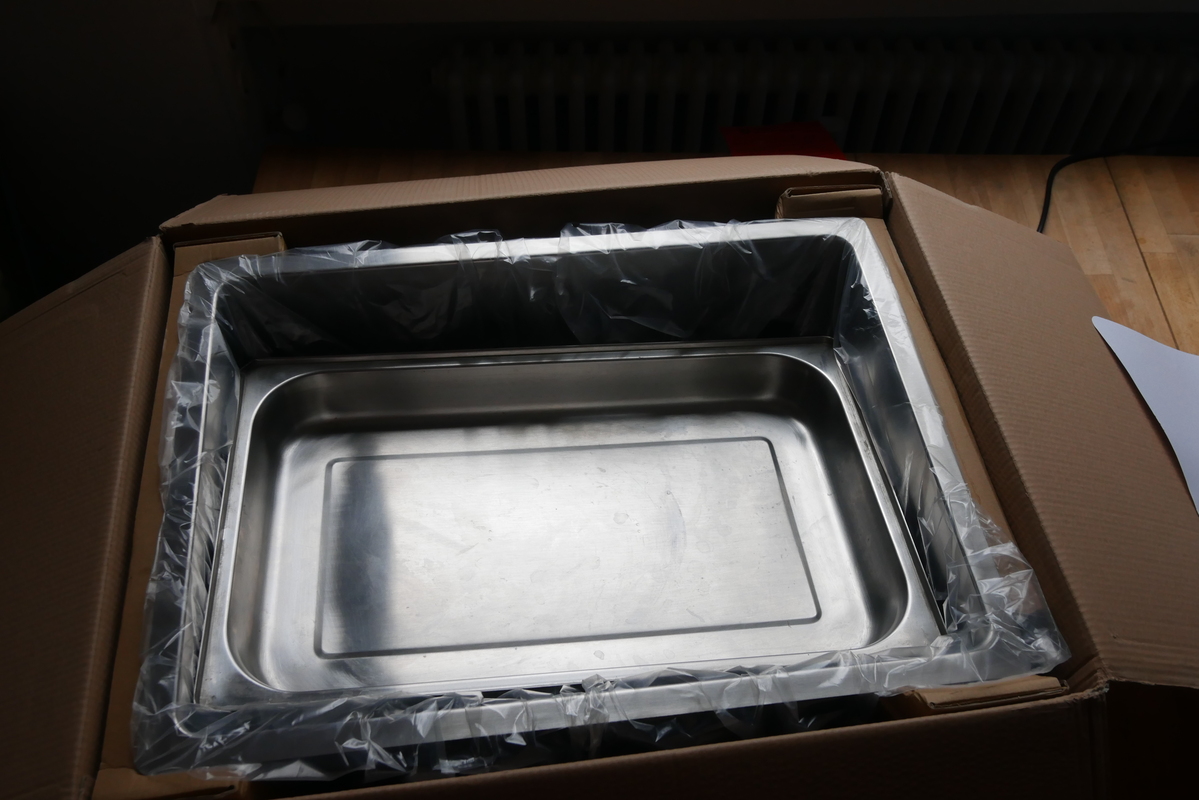

- Spüle, Becken groß genug für ein Backblech ⇒ 80/120cm
- Herd ⇒ 60cm
- Spülmaschine ⇒ 60cm
- Waschmaschine ⇒ 60cm
- Geschirrschrank ⇒ 60 cm
- Zusammen: 3.20..3.60m
Oberschränke & Dunstabzug
- über die volle Breite
- möchlichst weit unter die Decke (Deckenhöhe: 2.95m)
- Ganz rechts kann ein Schrank/Regal mit 60cm Breite über die volle Höhe durchlaufen und u.a. die Microwelle aufnehmen. Die Arbeitsfläche entspräche so der Situation @ 0xff.
- 2023-10-13
- Anwesend: stefan, Enze, Moritz, chris
- Ausmessen und Untersuchen der Küchenwand
- Die Küchenwand ist 9cm stark. Zum Flur zu besteht sie aus 1cm Pressspan, zur Küche sind es 2 cm Gips. dazwischen Glaswolle - sonst nix.
- ⇒ In der Küchenwand sind keine tragenden Strukturen (Ständer o.ä.) vorhanden.
- ⇒ an der Wand lassen sich die Oberschränke also nicht sinnvoll befestigen
- neuer Plan:
- Die Oberschränke werden aufgeständert.
- Der Querriegel zwischen den Ständern wird in einen Ober- und einen Untergurt geteilt.
- Die Rückwände werden aus Spanplatte o.ä. (keinesfalls die Pappe, die sonst so eingebaut wird) gemacht und steifen diesen Rahmen gegen diagonal auftretende Kräfte aus.
- Die Schrankwände der Oberschränke versteifen wiederum die Rückwände gegen z.B. Aufwölben.
- Damit wird die Oberschrankgruppe selbsttragend und muß nur noch gegen Umkippen gegen die Wand gesichert werden - dafür tun's Hohlraumdübel.
- 2023-10-18
- Anwesend: stefan, chris
- Tragwerk
- Eurostapelbox mit 7x4x2 = 56 Eichgläsern gewogen: 25kg
- in einen Oberchrank mit 30cmx60cm passen: 3×6*2*2 = 72 Gläser
- ⇒ ein Oberschrank wird mit 38kg beladen, macht bei 5 Oberschränken 190kg
- Benötigt wird also ein T-Träger mit 45x45x5mm mit 3200mm Länge, besser verbauen wir zwei davon
- Mögliche Quelle: https://www.prokilo.de/stahl-metall/profile/t-profil-im-zuschnitt/t-profil/ 50x50x6x3200 2 Stück EUR 96.33
- Platte zur Aussteifung der Schränke
- Spanplatte 1025x550x20mm wiegt 8 kg ⇒ Dichte 0.71 g/cm^3
- eine Rückwand zur Aussteifung in 15mm mit Abmessung 57x60cm ⇒ 3.6 kg, mal 5 = 18kg
- 2023-11-13
- Anwesend: chris
- von Fischer gibt's Hohlraum-Metalldübel HM.
- lt. Datenblatt tragen die Dübel „HM 5 x 52 S“, „HM 6 x 52 S“ und „HM 8 x 55 SS“ in 19mm Gipskarton jeweils 0.25 kN (incl. Sicherheitsfaktoren), entsprechend 25kg. Bei 38kg Beladung sollten 2 Dübel einen Oberschrank halten, insb. wenn sie rückseitig aufgeständert werden und dann nur das Kippmoment nach vorn aufgefangen werden muß. Das vereinfacht die Konstruktion erheblich.
Tickets
- #3229998 Sanitärinstallation
- #3230034 Unterverteiler Strom Küche
