Störungsbild

• unpräziser Druck

mögliche Ursache

• die Düse ist verschlissen. Kriterium hierfür ist nicht die Anhaftung angekokten Kunststoffs sondern die durch Abtrag verformte Düsenoffnung.

Caveat

• Gewalt ist keine Lösung! Schrauben oder Düse mit Kraft bewegen beschädigt das Gerät!

Material und Werkzeug

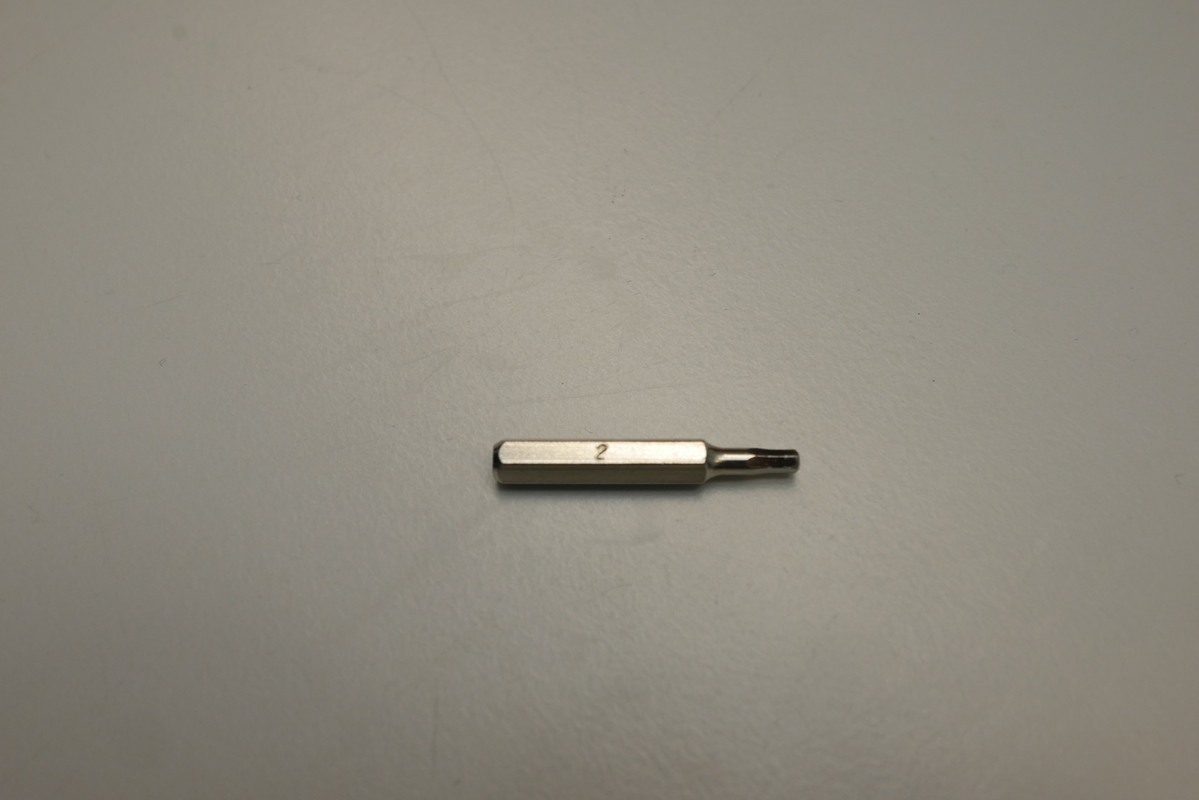

• Inbusschlüssel Gr. 2 - der aus dem IFIXIT-Toolkit ist perfekt.

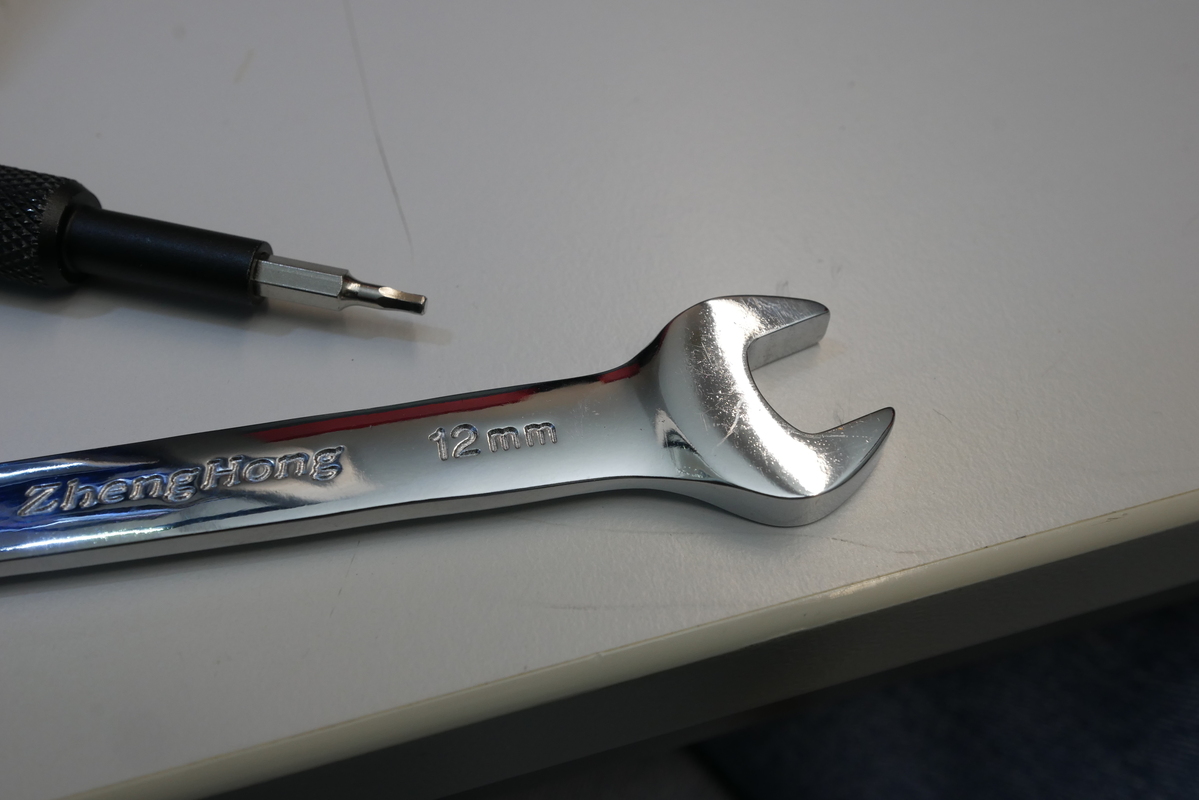

• Schraubenschlüssel Gr. 12 - aus dem Druckerwerkzeug.

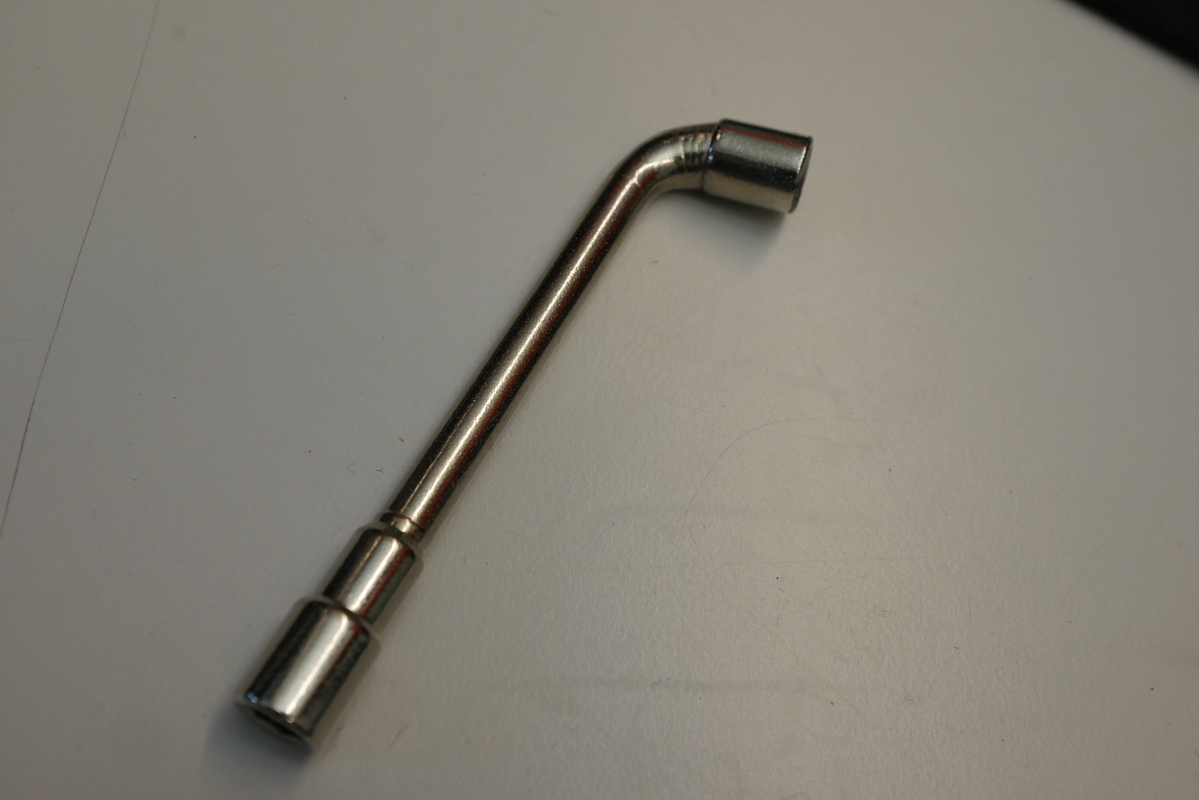

• Innensechskant Gr. 6 für die Düse - aus dem Druckerwerkzeug.
• Hitzeunempfindliche Unterlage (z.B. Stück Blech) zur Ablage der Düse.

Vorgehen

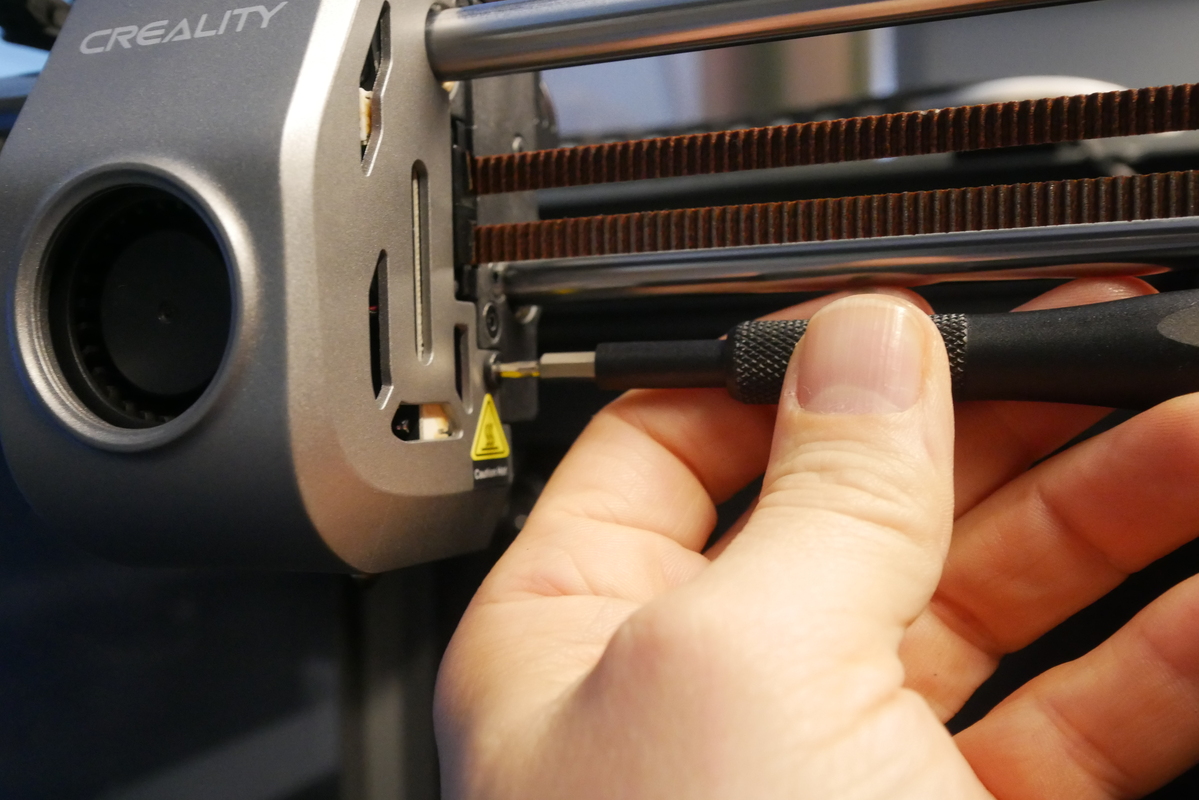

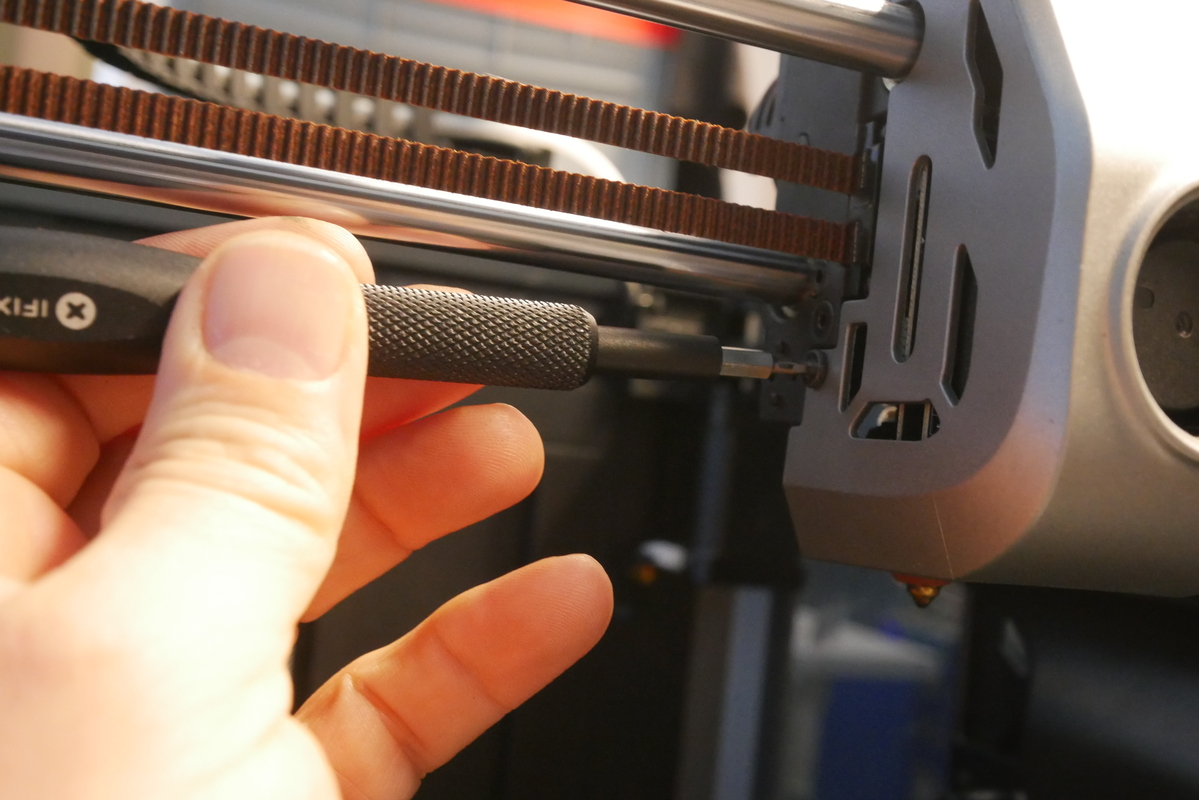

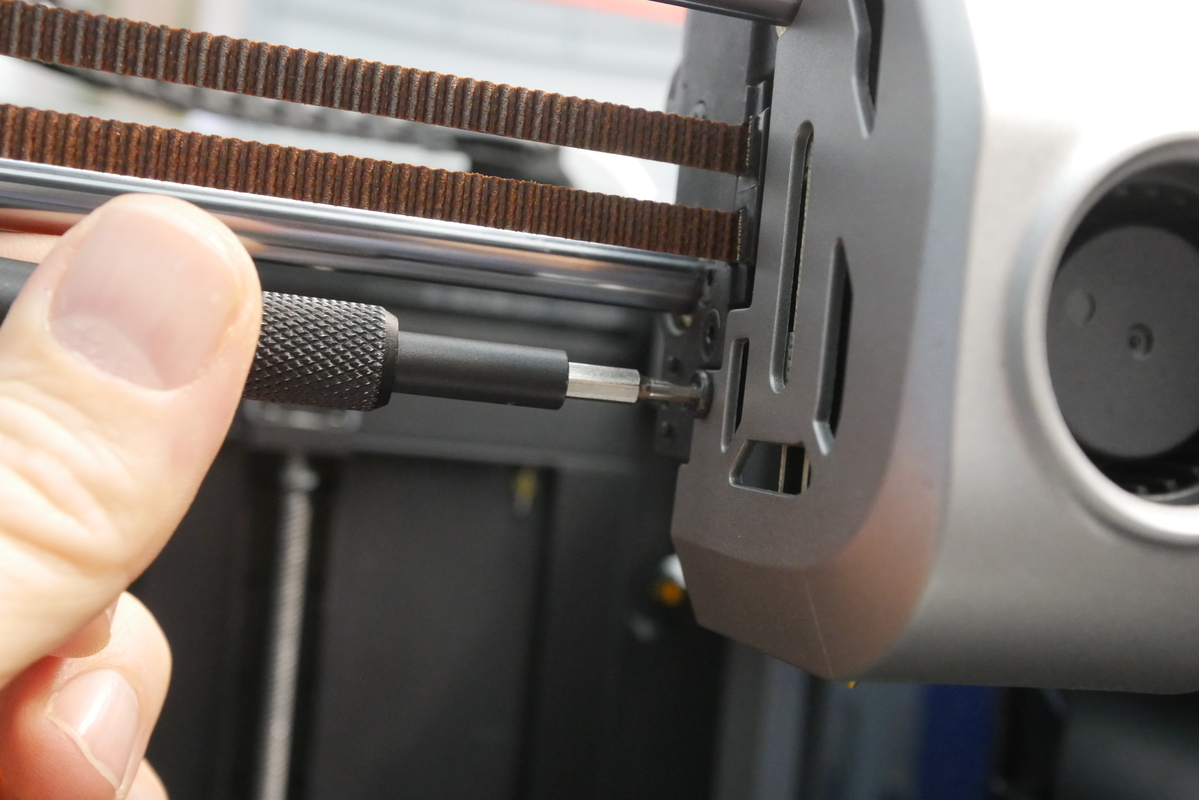

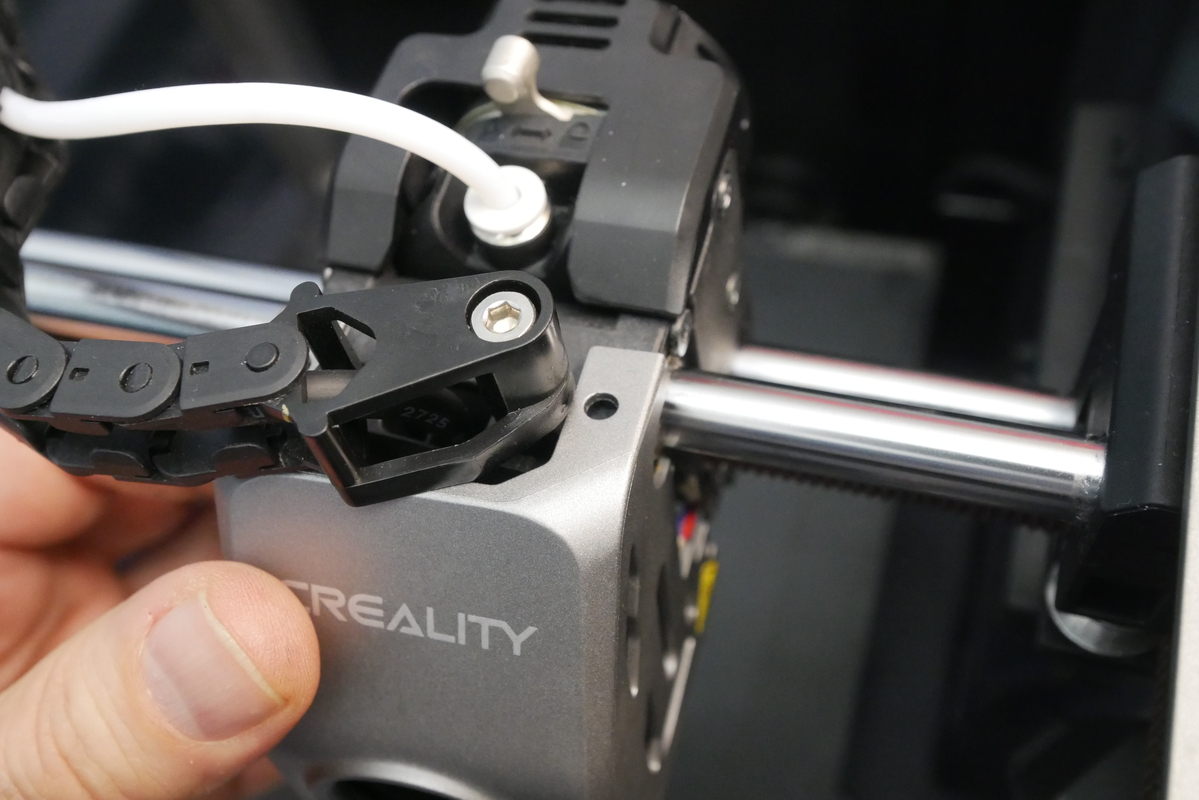

• Schrauben (insg. 2) rechts und links des Modelfans mit 2er Inbus öffnen.

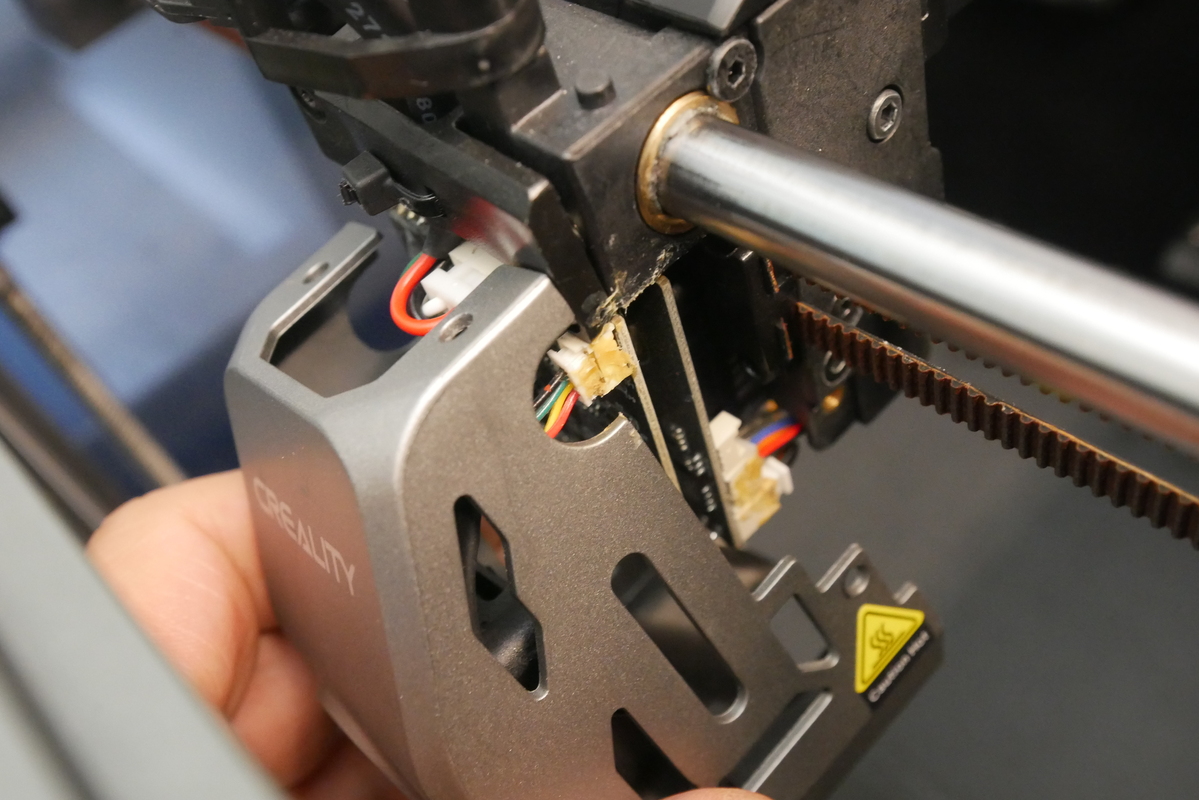

• Haube des Modelfans anheben und Stecker des Modelfans abziehen.

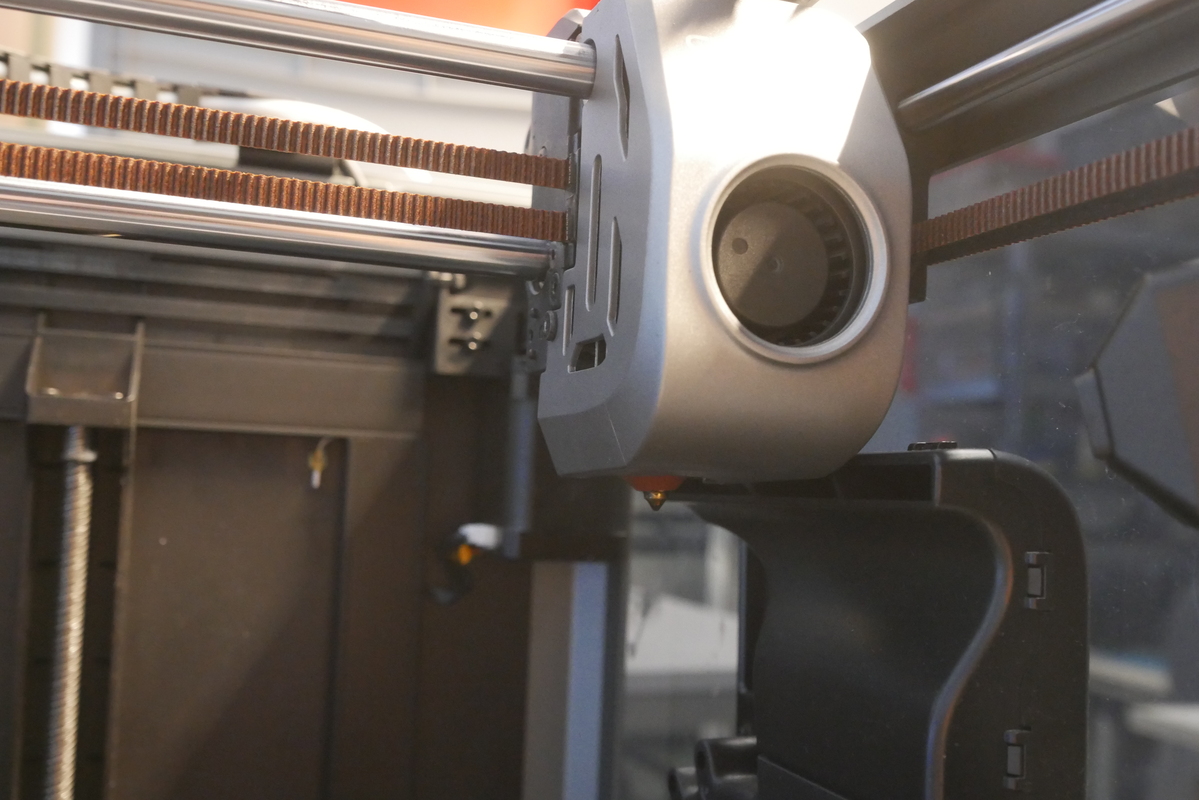

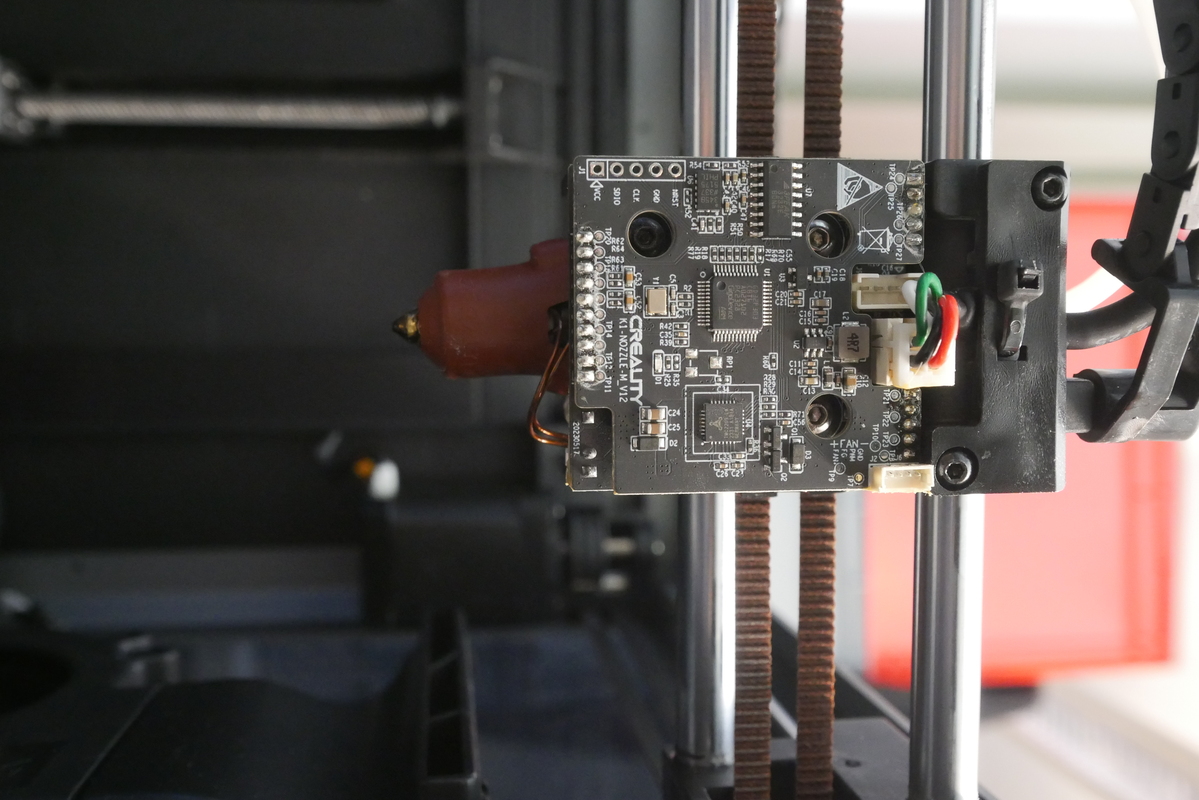

• Haube des Modelfans abnehmen.

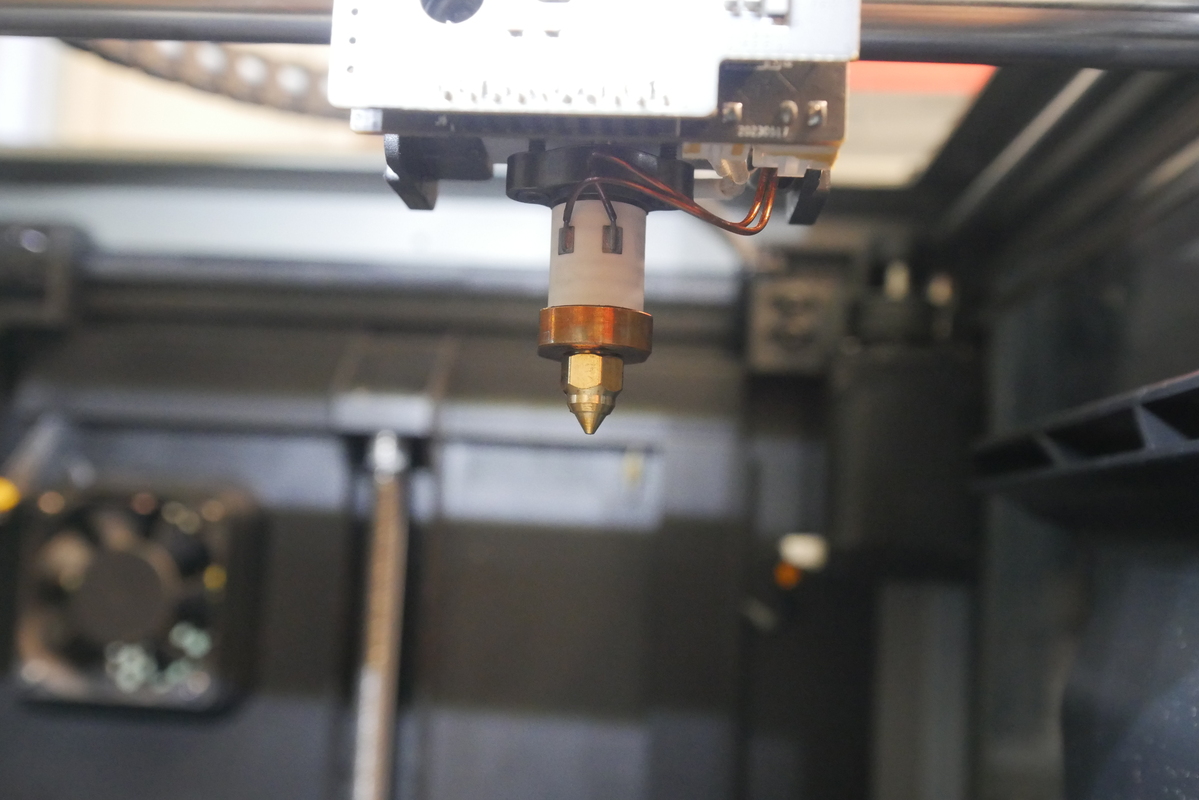

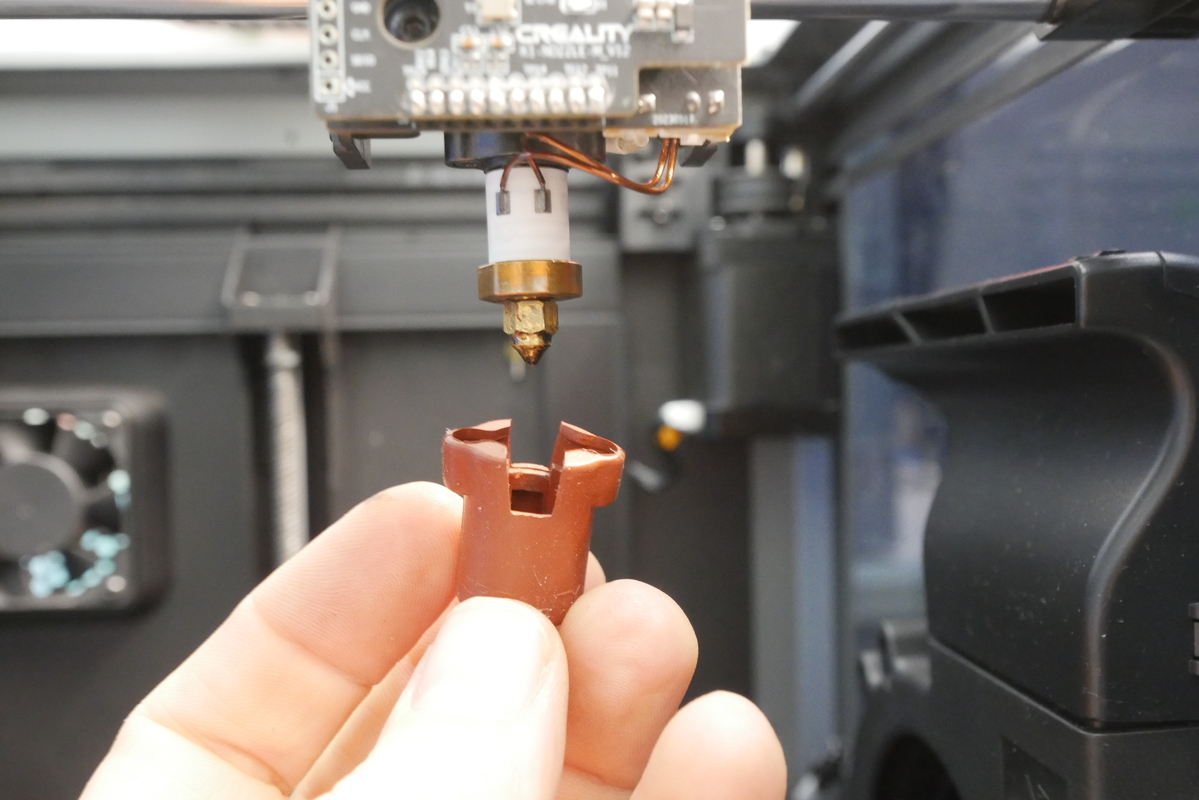

• Thermoisolation vom Hotend abnehmen

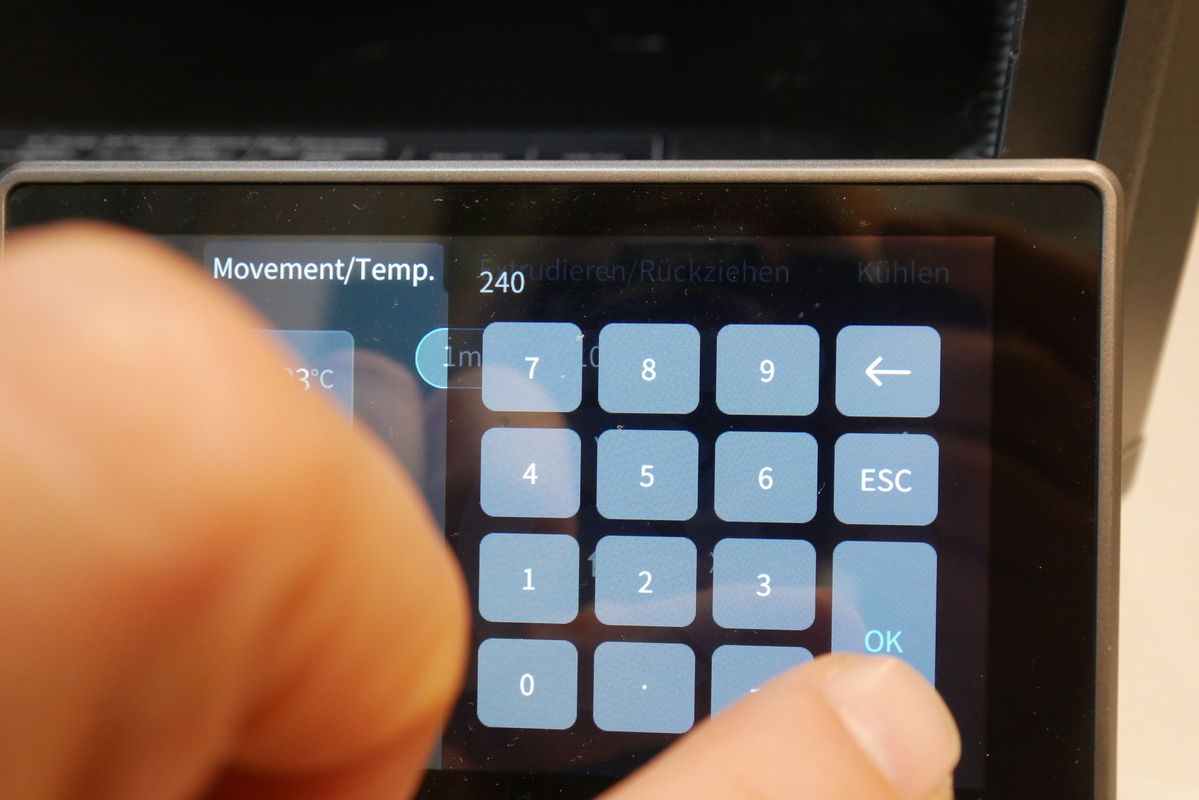

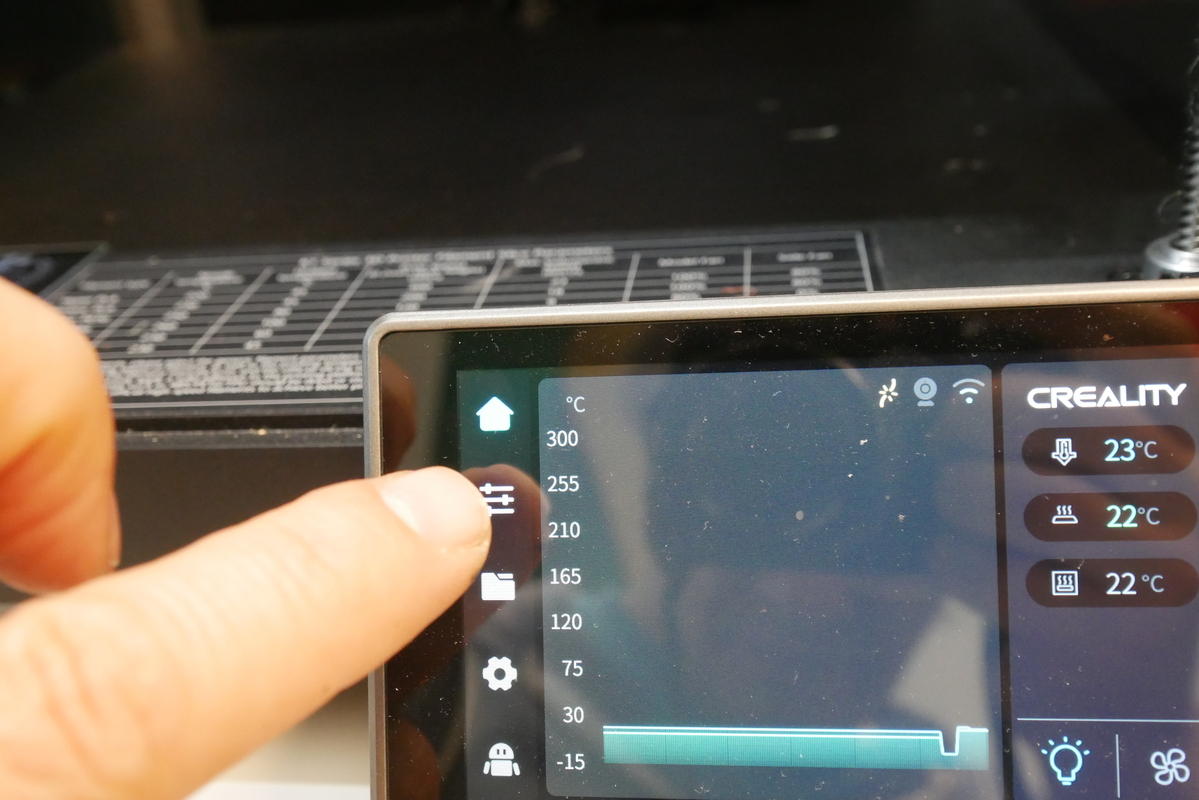

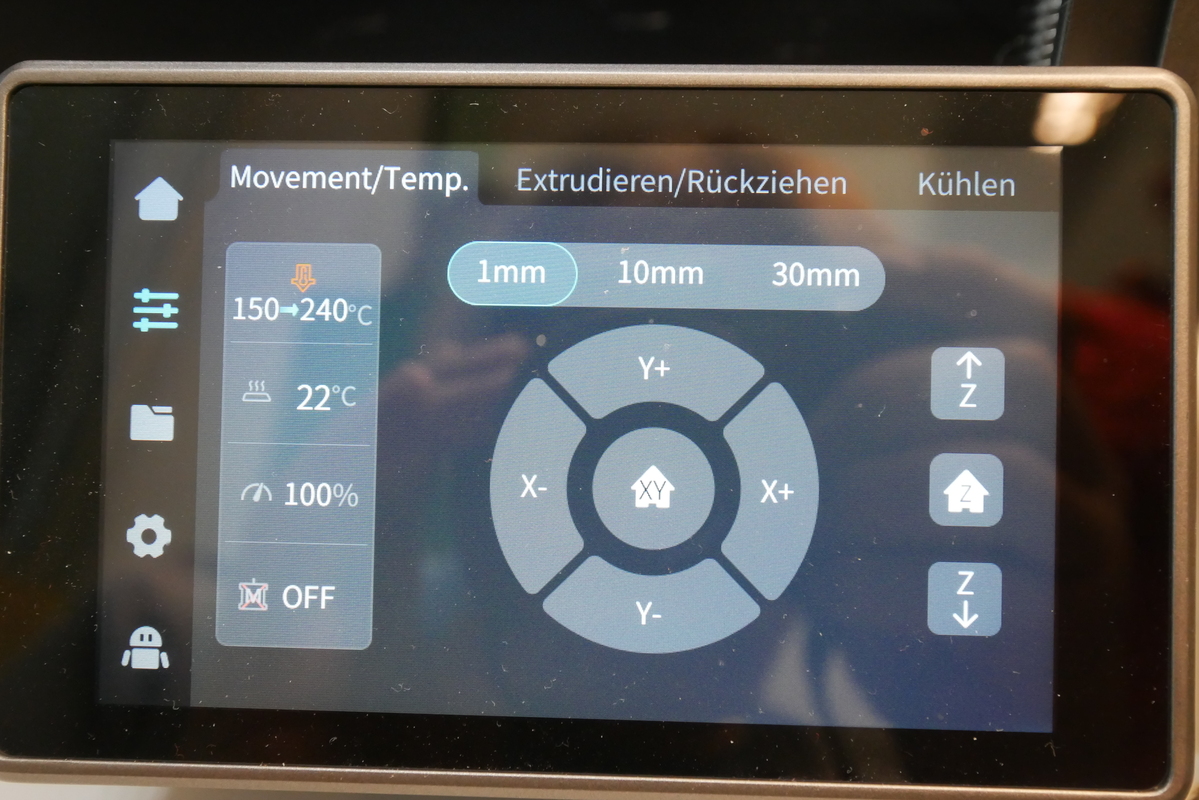

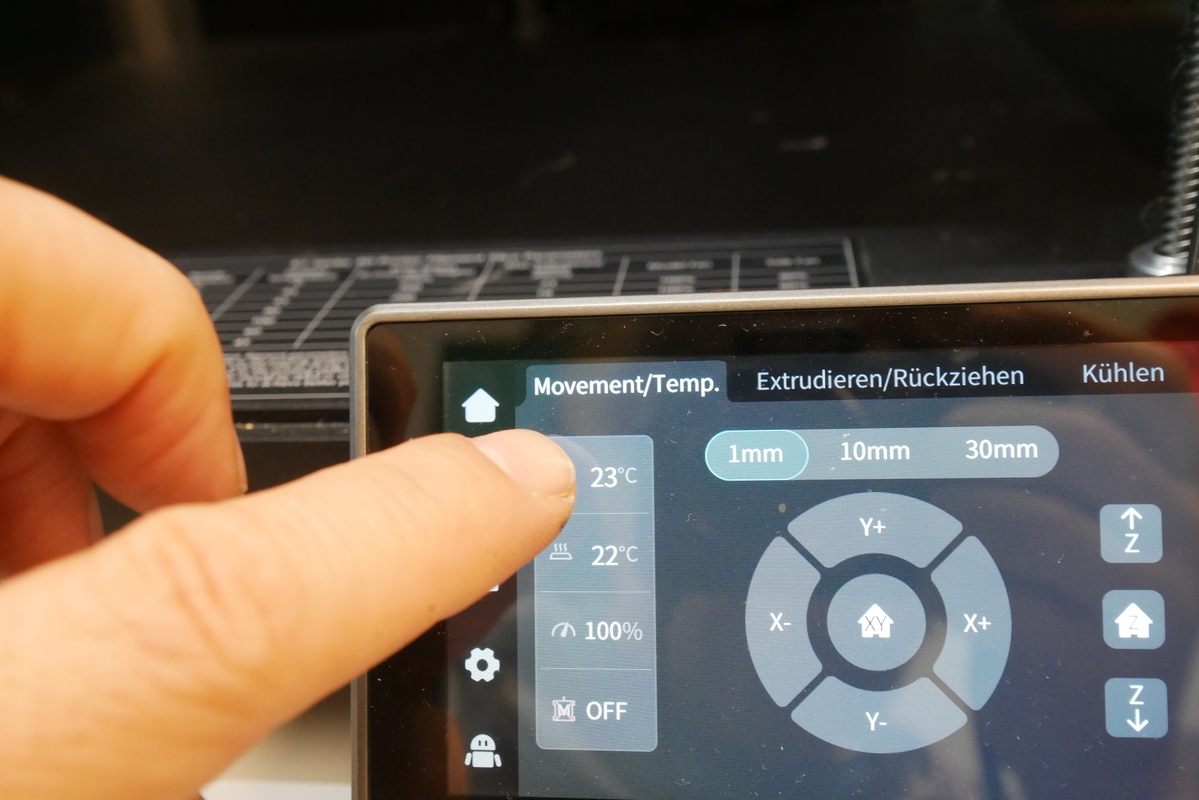

• Hotend auf 240°C aufheizen - damit der darin gefangene Kunststoff schmilzt und sich die Düse aus dem Hotend schrauben lässt.
• Caveat: Düse und Heizung sind jetzt heiss.

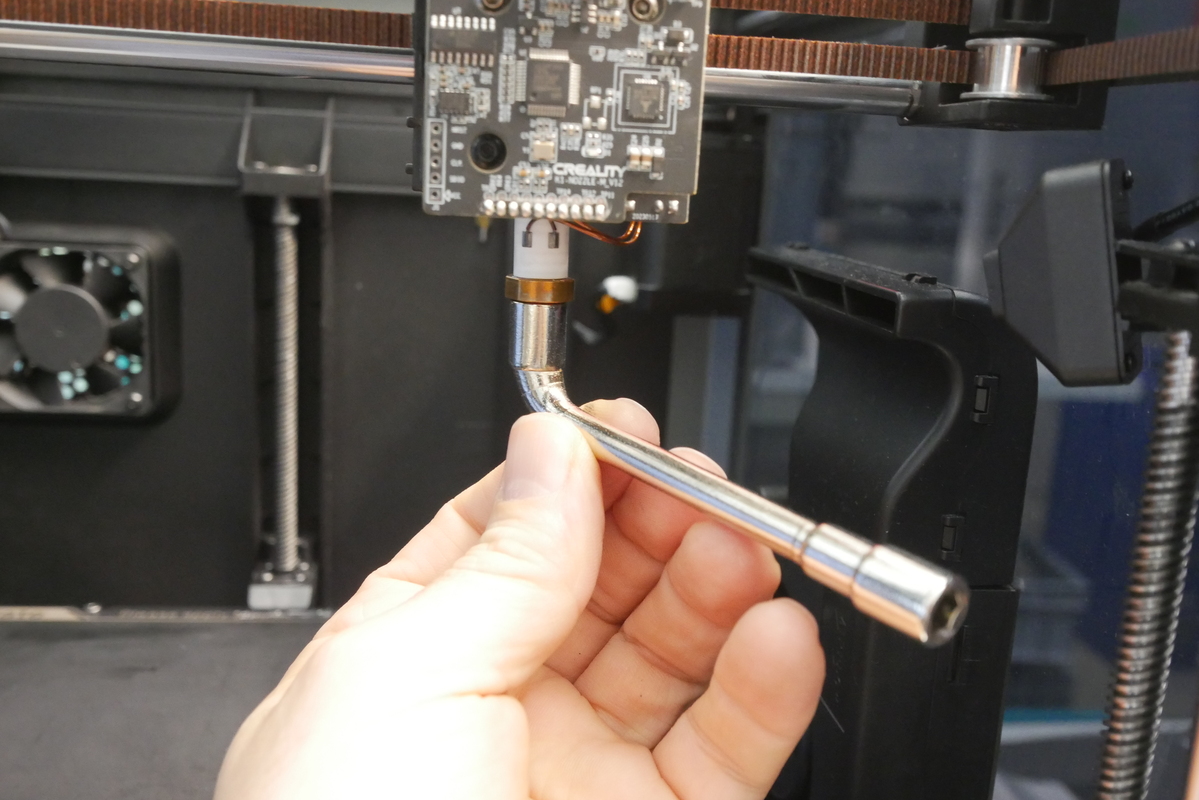

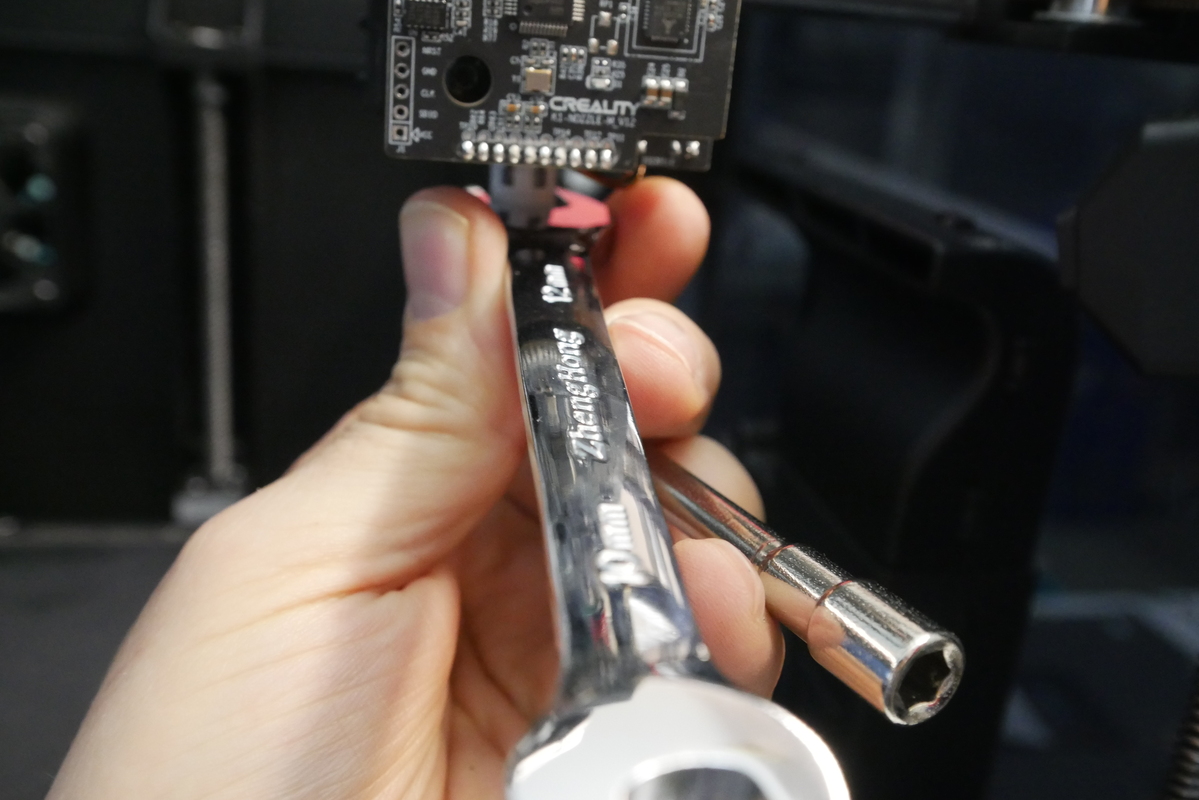

• Mit dem 12er Gabelschlüssel die Heizung gegen Verdrehen festhalten und mit dem Innensechskant Gr. 6 die Düse losdrehen. Dies sollte leichtgängig sein.

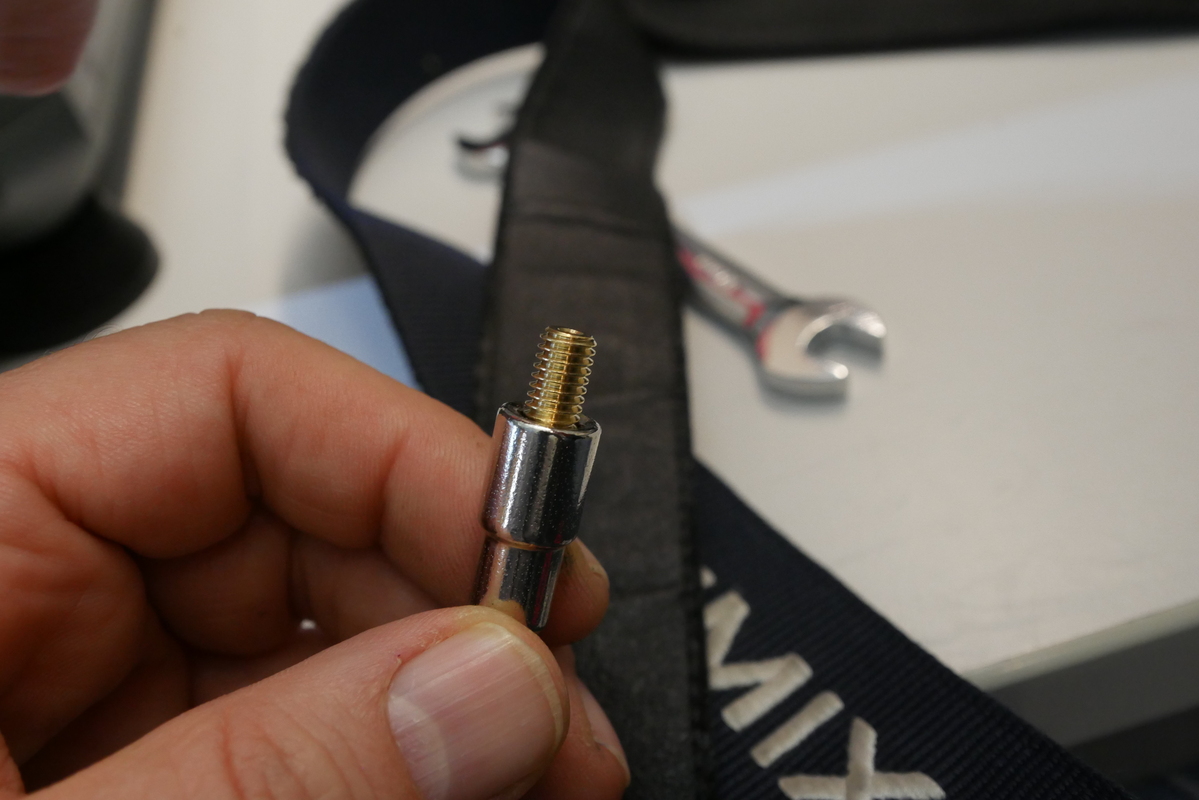

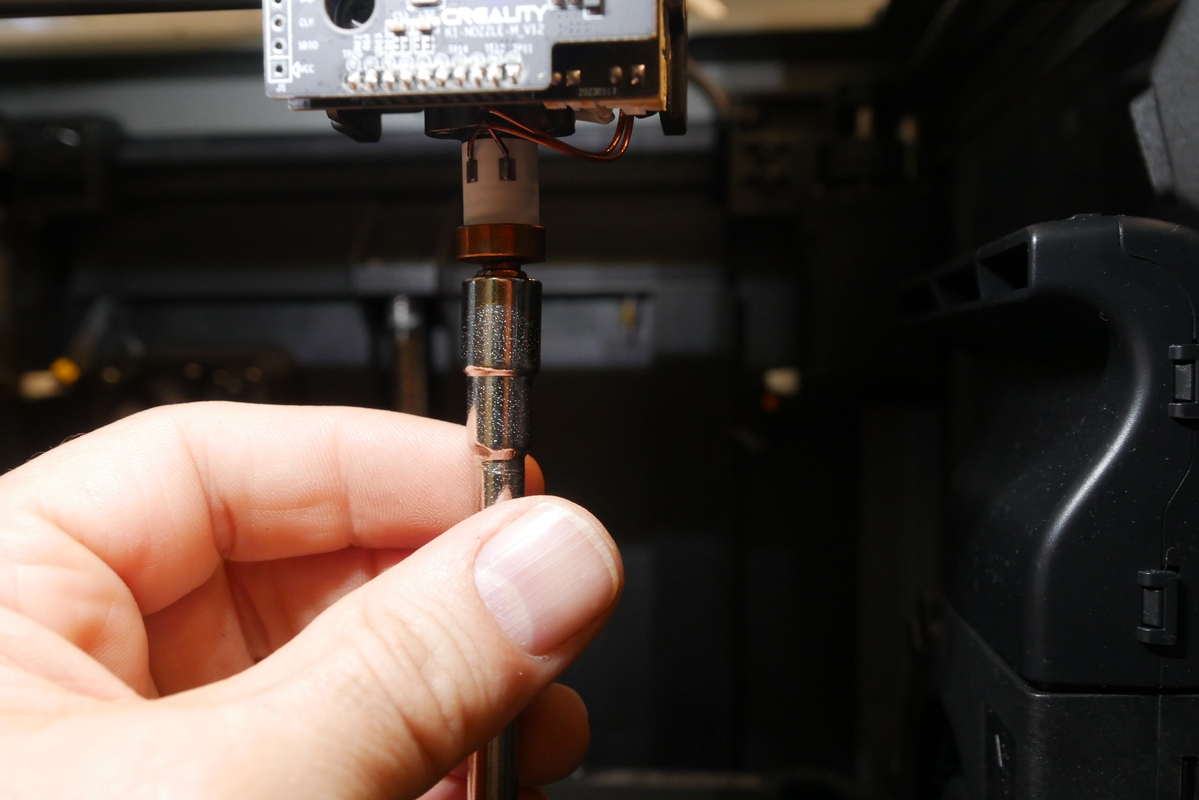

• Den Innensechskant Gr. 6 umsetzen und die Düse herausschrauben.

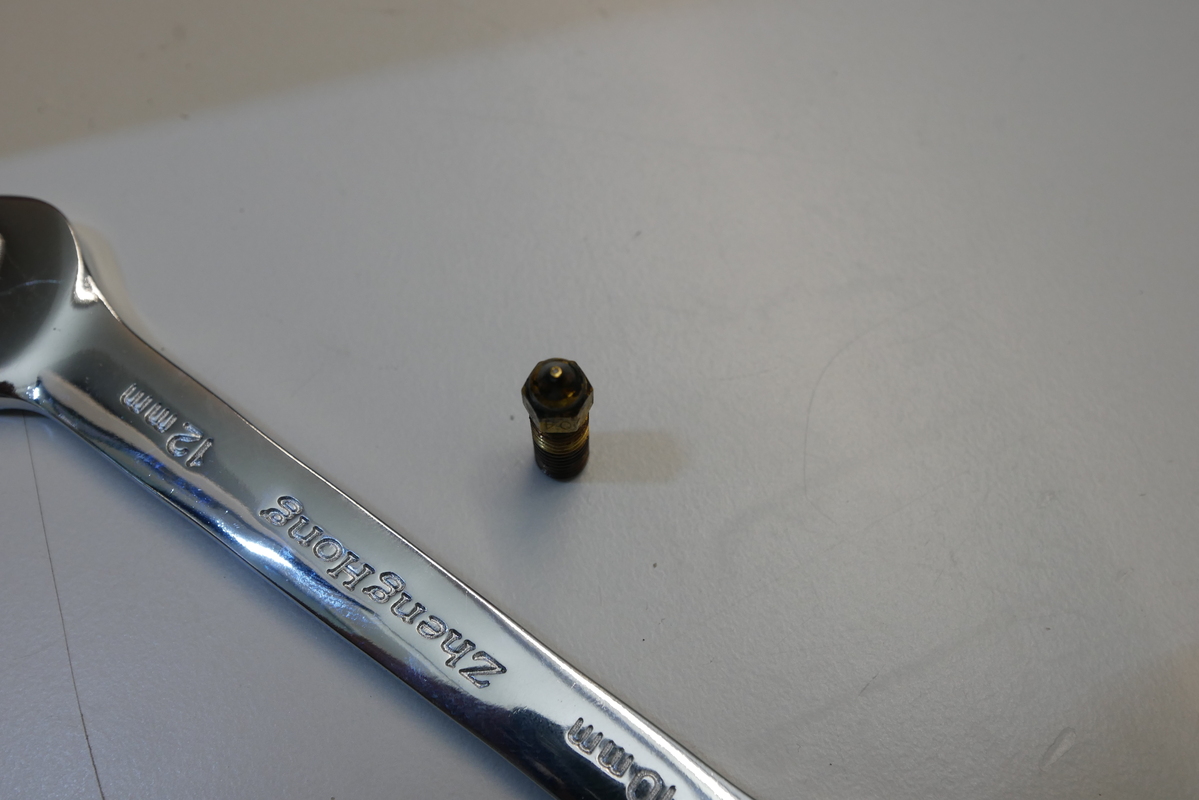

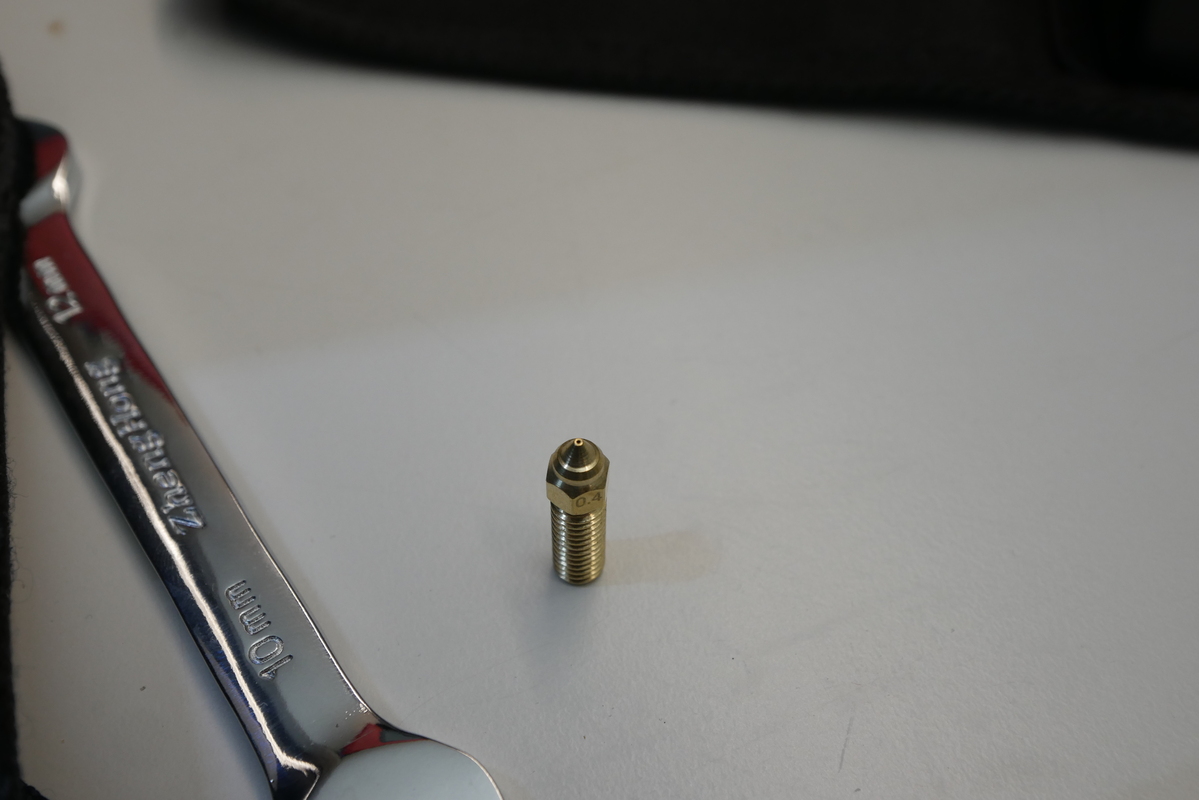

• Düse auf eine hitzeunempfingliche Fläche ablegen. Caveat: Düse ist heiss.

• Neue Düse einschrauben. Gewalt ist keine Lösung! Düse mit Kraft bewegen beschädigt das Gerät!

• Auch hier: mit dem 12er Gabelschlüssel die Heizung gegen Verdrehen festhalten und Düse mit dem Innensechskant Gr. 6 einschrauben.

• Heizung des Hotends abschalten und abkühlen lassen.

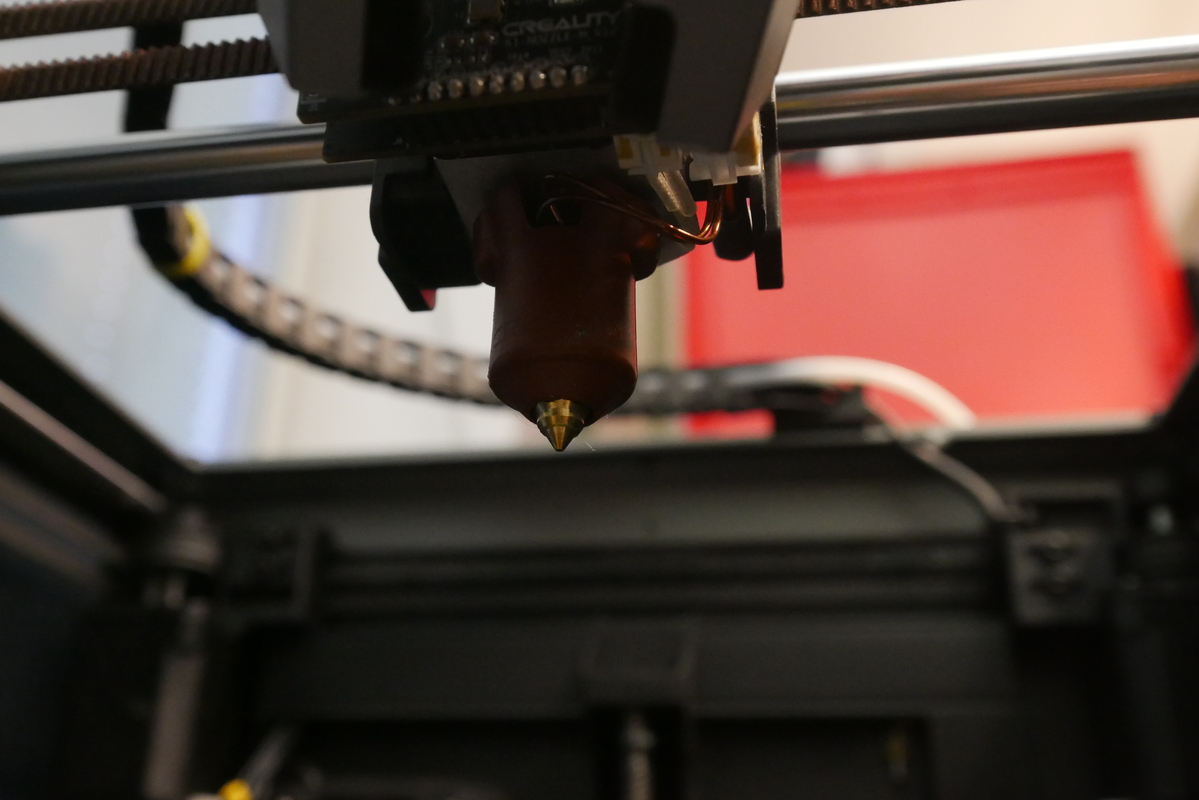

• Thermoisolation auf Hotend aufsetzen. Caveat: der Schlitz im Verhüterli muss nach vorne zeigen.

• Stecker des Modelfans einstecken.

• Haube des Modelfans aufsetzen.

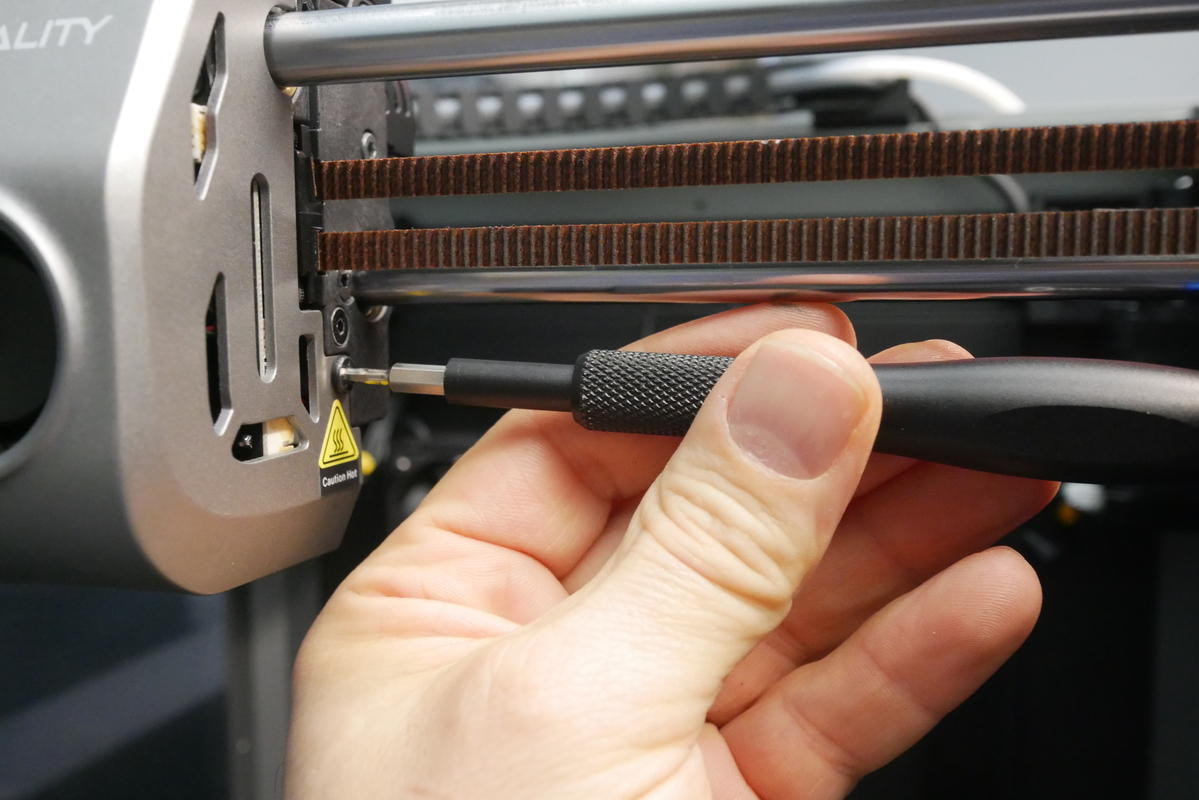

• Schrauben (insg. 2) rechts und links des Modelfans mit 2er Inbus eindrehen.

• Ausgeführten Düsenaustausch unter Betrieb eintragen.
