Küchenschrank | KS03

Vorhaben

  • Einbau eines Küchenschranks in Raum 03 für die Nutzung als Küche / Bar.

Skizze

+----------------------+----------+----------+----------+----------+
|          |           |          |          |          |          |
|          |           |          |          |          |          |
|          |           |          |          |          |          |
|          |           |          |          |          |          |
|          |           |          +----------+          |          |
|          |           |          |##########|          |          |
+----------------------+----------+##########+----------+----------+

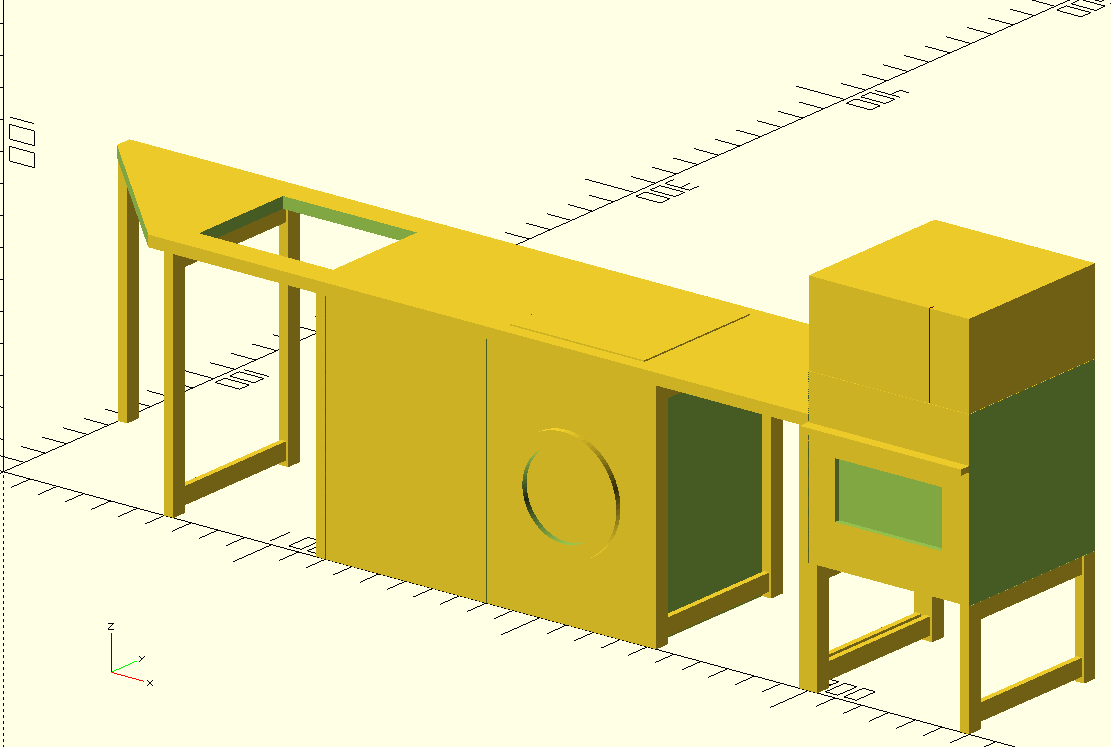

                                                        |UUUUuuuuuu|
                                                        |UUUUuuuuuu|
                                                        +----------+
                                                        |\___/\___/|
         ##                                             |\___/\___/|
        #  #                                            +----------+
           #                                            | ######## |
           #                                            | ######## |
          \#/                                           |          |
+----------------------+----------+-########-+----------+----------+
|          |           |          |          |          |U7U7U7U7U7|
|          |           |          | ######## |   ooo    |U7U7U7U7U7|
|          |           |   SpM    | ######## |  ooooo   |\___/\___/|
|          |           |          | ######## |  ooooo   |\___/\___/|
|          |           |          | ######## |   ooo    |\___/\___/|
|          |           |          |          |          |\___/\___/|
+----------------------+----------+----------+----------+----------+

ToDos

  • Türe des Wandschranks ausbauen und sicherstellen (done 2023-01-24)
  • Abmessungen des Türblatts: 2032 x 820 x 19 mm
  • Abwasserleitung festlegen
  • wir brauchen das Ok von Vermietung und Haustechnik für ein Loch von ca. 15cm im Boden
  • wir brauchen das Ok von Vermietung und Haustechnik für das Anbringen der Anschlüsse
  • Also braucht es erst mal eine Skizze und Beschreibung, was wir da genau machen wollen.
  • wir brauchen das Loch im Boden für Abwasser, Wasser, Strom
  • wir brauchen die Anschlüsse für Abwasser, Wasser, Strom aus dem Keller in der Küche
  • das Waschbecken soll so groß sein, dass man ein Backblech komplett hineinlegen kann
  • die Küchen-Zeile soll möglichst bis unter die Decke gebaut werden
  • die Küchen-Zeile soll frei tragend aufgebaut werden. Da die Leichtbauwand wahrscheinlich keine übervollen und übergroßen Oberschränke trägt, müssen die Lasten in den Boden eingeleitet werden. Also Oberschränke aufständern. Das gibt's so nicht bei Ikea, da müssen wir uns was ausdenken.

Abwasserleitung

  • Unterschrank
    • Abwasseranschluß Abstand zum Schrankboden: 320mm
    • Abstand Oberkante Schrankboden zum Fußboden: 160mm
    • Abwasseranschluß seitlicher Abstand zur Schrankwand: 336mm
    • Abstand Rückwand zur Vorderkante: 533mm
    • Abstand Seitenwand innen zur Raumwand: 100mm
    • Abstand Vorderkante zur Vorderseite des Türrahmens: 70mm
  • Abwasserrohr
    • Innendurchmesser: 50mm
    • bei dem Anschluß handelt es sich um einen Syphonwinkel, der sich nicht zum direkten Anschluß weiterer Rohre eignet.
      • Um den tauschen zu können, muß der Unterschank ausgebaut werden.
      • Dazu muß das Waschbecken ausgebaut werden.
      • Vor dem Ausbau des Unterschranks muss auch noch die Steckdose im Schank abgeklemmt werden.
    • Länge: max. 360cm+33cm+53cm+10cm+7cm = 463cm, eher kürzer
    • Gefälle: 1%
      • 463cm ⇒ Δh = 4.6cm

Frischwasser

  • im Unterschrank gibt es ein Eckventil für das Waschbecken

Electrickery

  • es scheint, dass wir am besten vom Verteiler im Foyer an der Kellerdecke entlang von unten anfahren

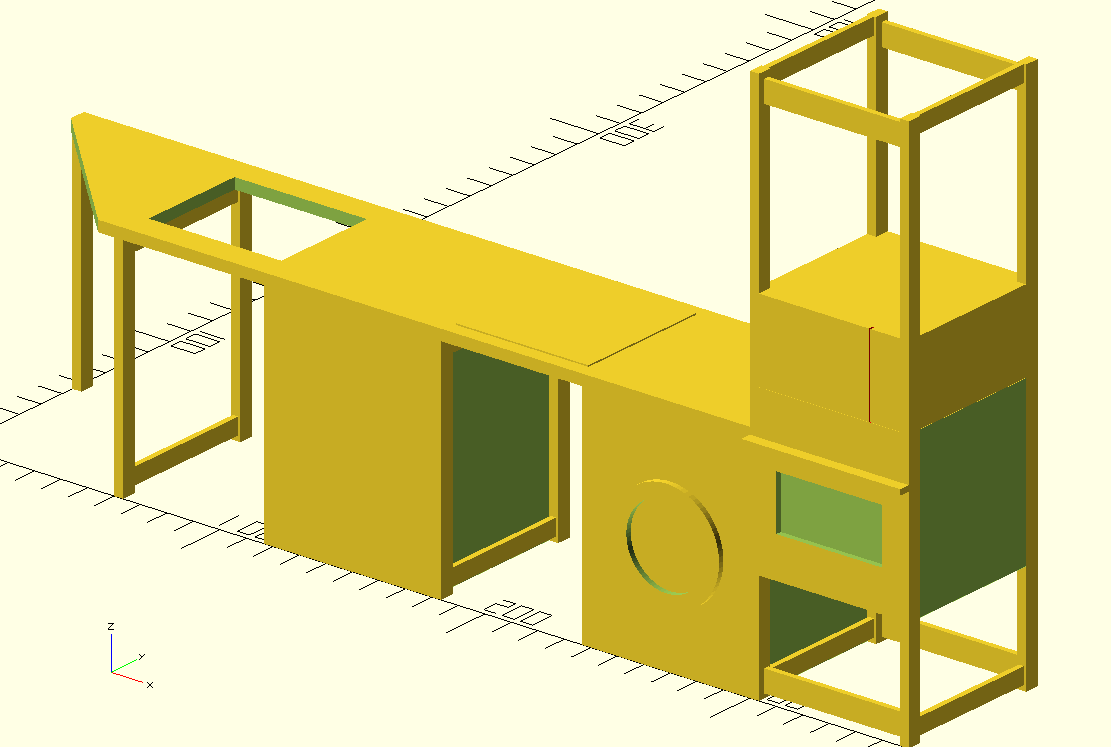

Unterschränke & Geräte

  • Spüle, Becken groß genug für ein Backblech ⇒ 80/120cm
  • Herd ⇒ 60cm
  • Spülmaschine ⇒ 60cm
  • Waschmaschine ⇒ 60cm
  • Geschirrschrank ⇒ 60 cm
  • Zusammen: 3.20..3.60m

Oberschränke & Dunstabzug

  • über die volle Breite
  • möchlichst weit unter die Decke (Deckenhöhe: 2.95m)
  • Ganz rechts kann ein Schrank/Regal mit 60cm Breite über die volle Höhe durchlaufen und u.a. die Microwelle aufnehmen. Die Arbeitsfläche entspräche so der Situation @ 0xff.
