52x 20x2 x 7x5 dot-matrix vfds

Pinout

Auf dem blauen 6-pin connector liegt ja nur VCC, GND und Rx an. Auf dem kleineren schwarzen daneben aber VCC, GND, Tx und Rx. Interessanterweise hat die Tx-Leitung aber nen Pull-up/down (weiß gerade spontan nicht, obs up oder down war)

schwarz:
1, 2 vcc - 5V
3 Rx - pull up
4 Tx - pull up
5, 6 gnd
blau:
1, 2 vcc - 5V
3 Rx - (no) pull up
4, 5, 6 gnd

Commands

  1. baud rate: 9600
  2. Ctrl-B – Hell
  3. Ctrl-C – Mittelhell
  4. Ctrl-D – Dunkel
  5. Ctrl-L – Display Loeschen, Cursor an Anfang
  6. Ctrl-J – Display Loeschen, Cursor an aktueller Stelle lassen
  7. Enter – An den anfang, display nicht loeschen
  8. \r \n – Display Loeschen, Cursor an Anfang

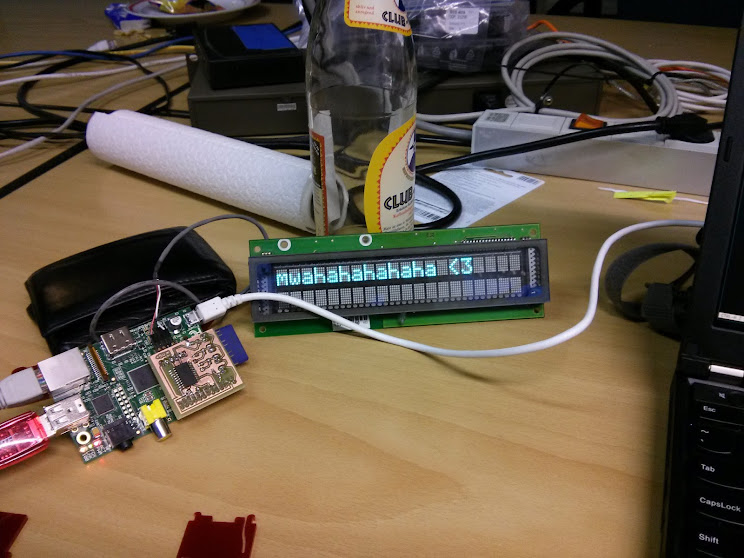

Raspberry Pi Pegelkonverter

Wenn man das Display an einem RaspPi betreiben möchte, gibt es auf https://github.com/juliusf/carberryPi schematics / brd für einen Pegelwandler. Die Schaltung basiert auf einem 74HCT244 octal buffer. Davon haben wir ungefähr noch 30 im MCF.

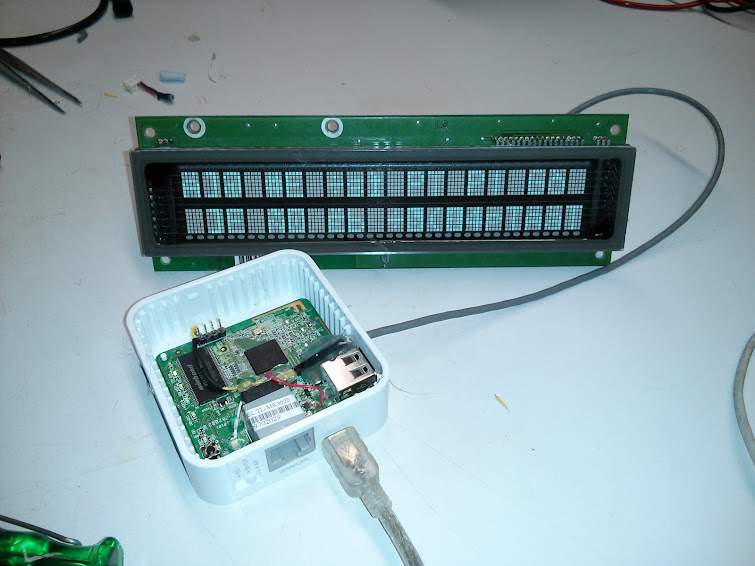

Display auf Minikrebs

Die vfd displays koennen direkt an die UART ports des WR703(oder MR3020) angeschlossen werden, 5v koennen vom USB-Port genommen werden.
