Der ShackRep wurde 2022 beim Umzug nach U300 zerlegt und die Metall- sowie Elektronikteile eingelagert. Dieser Artikel dient rein archivarischen Zwecken

Wir bauen uns einen MendelMax

Teileliste

\^siehe dort für den Fortschritt der Teilebeschaffung.

• Elektronik ok (2016-01-17)
• Druckplatte verbogen, muss ersetzt werden (2016-01-17)

• Drucker auf geeigneten Tisch verfrachten
• Tisch stabilisiert
• Wandhalterung anbringen (Teile liegen auf dem Tisch und in der Werkstatt
• Kabel mit mehr Querschnitt an y-Stepper anlöten (liegen auf dem Tisch)<del> nope * Kalibrierung: http://reprap.org/wiki/Calibration * Hitzeschutzfolie auf das Heizbett montieren (Motivation: Heizbett schneller warm) * Teileliste überarbeiten * Druckteileliste überarbeiten * Druckteile neu designen (Standardschrauben festlegen: M3x??, M4x??, M5x??) * <del>dedizierter Rechner thx momo
  • alternativ: Webinterface zur Steuerung
    • Motivation: ACL, Abrechnung, Softwareumgebung, Konfiguration, Einstiegshürde, Skalierung (2. 3D Drucker wartet), …
    • braucht Ethernet-Shield → möglich?
• Not-Aus Implementierung (Schalter + Routine: Fahre zu Position x,y,z/Schalter für's Netzteil)
• Rändelschrauben für die Höhenjustierung des Druckbetts einbauen thx Andi, Phil
• evtl. Y-Achse in größerem Abstand neu montieren
• Doku Pinbelegung Extruderstecker (wer wollt's dokumentieren?) (→ Julius?)
• Extruderschraube bauen (nach Beendigung aller oben gelisteten Aufgaben)
  • wider erwarten tut die Testschraube erstaunlich gut ihren Zweck (weiter beobachten)

• RAMPS in Box verfrachten (Andy) … fast fertig
  • Prüfen, wie gut sich ein Lüfter an D9 verwenden lässt
  • neue Box/Mount suchen

• Rollenhalter (Wand, Tisch) Lager+8mm „Welle“ noch vorhanden
• Einstellbarer Z-Opto-Halter oder gleich wechsel auf Hallsensor (einlesen!)
• Z-Achs-Halter mit Lager erfordert unbedingt saubere Einstellung der Z-Achse!
• Luftleitrahmen mit Lüfterhalterung zur Abkühlbeschleunigung, erfordert evtl. neues X-Carriage
• neue Z-Carriages (Motor außen, Riemen-Spannmechanismus, Opto-Halter, Opto-Auslöser-Halter)
• Druckgeschwindigkeit erhöhen lies hier
• Beschleunigung und XY_JERK testen/einstel * Rollenhalter (Wand, Tisch) Lager+8mm „Welle“ noch vorhanden

len: http://www.youtube.com/watch?gl=CO&hl=es-419&v=1bzXNHYWs0Q

• Extruder für PLA-Granulat für den Model 1 - was ein Zufall
• DVD Brenner (zum ausschlachten mitbringen → erste Experimente
• Diskussion ob wir das wollen, dann Schutzausrüstung, Gehäuse! - weil hier resultiert der Fail nicht in Kratzern, sondern in blind!
  • 1MW Laserdiode + Optik als Wechselkopf für den Model 1 ?
• Extrudermechanismus für Shokolade?
• /me Teile abrechnen - kucken ob noch Geld da ist - 2. RAMPS und 2. Arduino + 5 Stepper Treiber kaufen (Sum ca: 115€)
• ABS + Aceton → shiny smooth finish
  • Hackaday 1
  • Hackaday 2
• soluble support structures

• Druckbettgröße: 330x330mm
  • Bauraum: axbxc
• pr0nterbed kommt aktuell auf 77.1°C (Corsair GS700 Netzteil)
• https://github.com/shackspace/printer_conf

1. Connect USB-Cable
2. Power On Notebook and log on
3. Switch on Power Supply (hardware switch)
4. start pr0nterface and connect to pr0nter
5. click „Power On“

The lights on the frame should now be on indicating that the power is also on (Cpt. Obvious)

1. raise Z with the „Z plus 10“ button (to prevent retards, press about 3 times and wait till it stops)
2. click „Power Off“
3. disconnect the pr0nterface from the pr0nter
4. switch off Power Supply
5. shut down notebook

• Hot End
  • J Head MKIV-B J-Head Nozzle
  • J Head v5
• gedruckte Teile

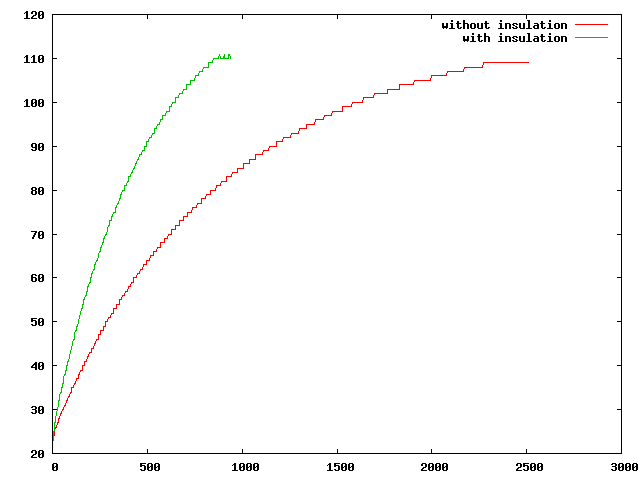

• Einfluss von Isolierung auf die Heizzeit Zeit-Temperatur-Kuve (via flux]
• Erweiterung zum 1 Laser-Gravierer („Pappe und gefärbte/pigmentierte Kunststoffe gehen mit Laserdioden“)
• PCB Laser Etching? seriously?
• PCB Laser Exposer

Evaluieren:

• Graphite One
• MEDUSA4
• CollabCAD
• Synergy
• VariCAD
• other?

• http://www.blender.org/Blender
  • Import and export of STL files

nach: http://reprap.org/wiki/RAMPS_1.4#Firmware_and_Pin_Assignments

• vorkonfigurierte software von http://ultimachine.com/sites/default/files/UltiMachineRAMPS1-4Sprinter.zip besorgen
• arduino ide in version 023 besorgen (version ist mandatory!) http://www.arduino.cc/en/Main/Software
• Projekt: SprinterOE; Board: Arduino Mega 2560
• Configuration.h anpassen: const bool ENDSTOPS_INVERTING = false;

• Durchmesser des Zahnrads: 16.43mm → 200/1.5*16=2133.333333333 → 16.43*3.14159 = 51.6163237 (steps/mm)

• Gewindesteigung: 1.5mm → 200/51.6163237*16=61.9958 (steps/mm)

• Schraubendurchmesser abzüglich Eindringtiefe: ~7.5mm → 7.5*3.14159=23.561925 → 200/23.561925*16=135.812332821 → 135.812332821*47/9=2133.333333333 (steps/mm)

Nutzungsguidelines hier. Über eine ACL per PGP key ähnlich dem Portal nachdenken (do it).

Benutzung nur nach Einweisung/mit jemandem der den Drucker benutzen kann.

<1st try> Kaputtmachen bringt Schande und (permanente) ?freundliche? Hinweise den Funktionszustand wieder herzustellen. Drucken von Teilen für neue 3D Drucker hat erhöhte Priorität. </1st try>

• reprapworld
• German RepRap Foundation
• reprapsource
• Lulzbot
• watterott

• Precompiled Firmware
• Toolchain - Sourcery CodeBench Lite 2012.03-56 for ARM EABI (Firmware kompiliert mit neueren Versionen tut nicht!)
